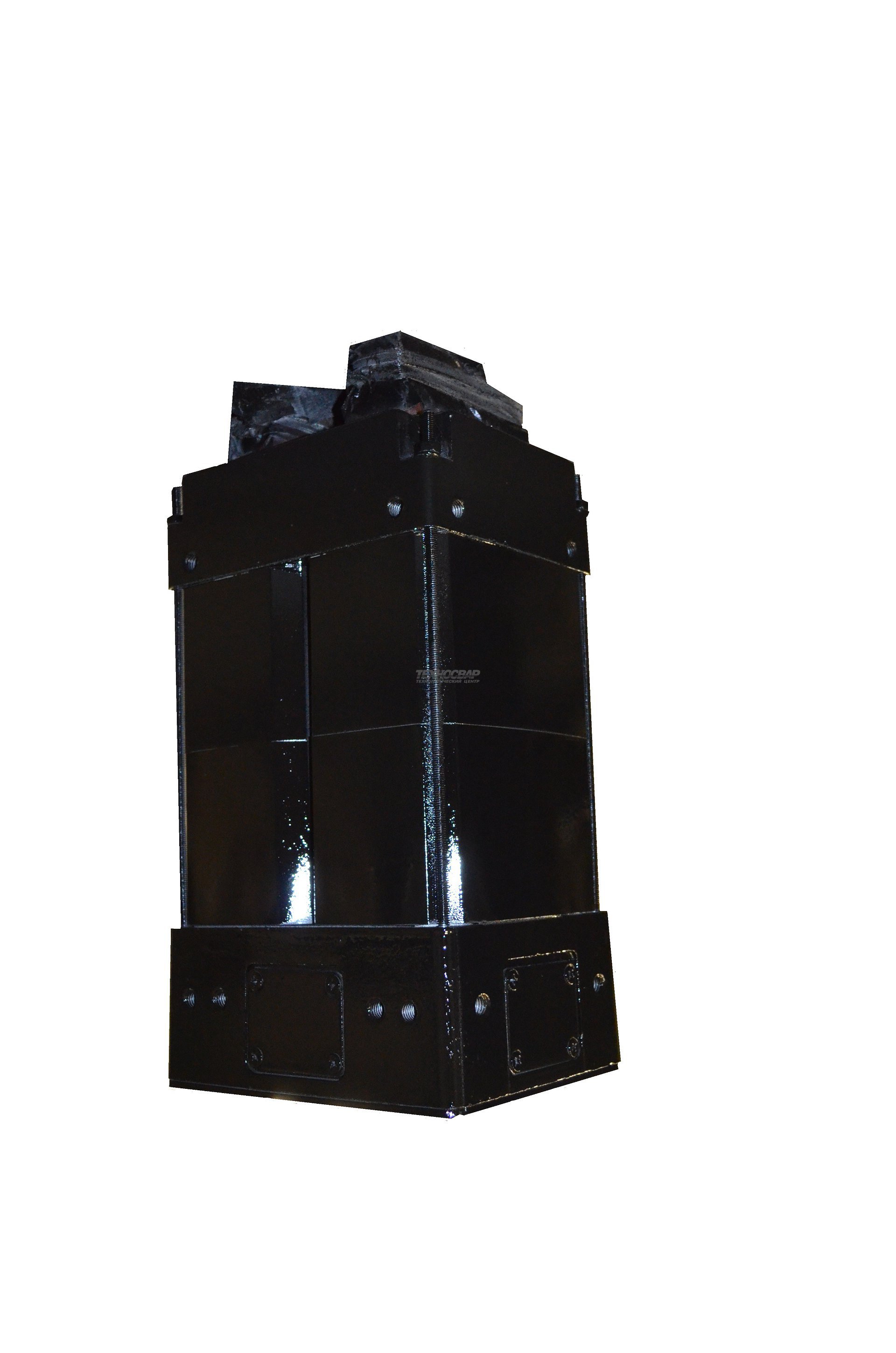

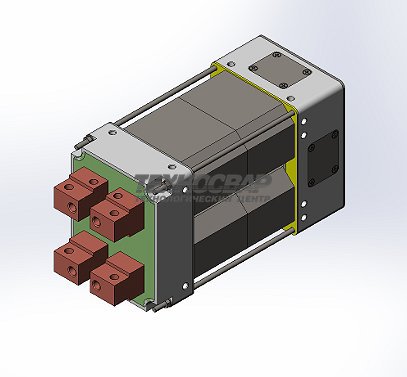

ТК-301, ТК-302, ТК-401, ТК-501 Трансформаторы

Трансформаторы типа ТК-301, ТК-302, ТК-401, ТК-501 предназначены для использования в качестве источника тока в машинах контактной сварки, может быть установлен в машинах с длительным током не более: 5,6; 6,4; 7,1; 9,1 кА (например: МТ-1701, МТ-1861, МТ-1930-1, МТ-1930-2, МТ-2221, МТ-2361, МТ-2661, МТ-3001, МТ-3501, МТП-02, МРТ-3501, МРТ-4001).

Особенности трансформаторов ТК-301, ТК-302, ТК-401, ТК-501

  • Жидкостное охлаждение
  • Класс изоляции «F» (предельная температура не более 155 ˚С)
  • Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
  • Блок обмоток залит эпоксидным компаундом
  • Климатическое исполнение УХЛ4
  ТК-301 ТК-302 ТК-401 ТК-501
Напряжение сети при частоте 50 Гц 380 В
Номинальное напряжение первичной обмотки 365 В
Вторичное напряжения холостого хода:
при параллельном соединении
при последовательном соединении

3,0…5,0 В
6,0…10,0 В

5,0…7,0 В
10,0…14,0 В

7,0…10,0 В
14,0…20,0 В

9,61…14,00 В
19,22…28,00 В
Количество ступеней регулирования 4
Количество независимых вторичных витков 2
Длительный вторичный ток:
при параллельном соединении витков
при последовательном соединении витков

5,60 кА
2,80 кА

6,40 кА
3,20 кА

7,10 кА
3,55 кА

9,10 кА
4,55 кА
Мощность при ПВ=50% на максимальной ступени регулирования 40 кВА 60 кВА 100 кВА 180 кВА
Класс изоляции F
Охлаждение водяное

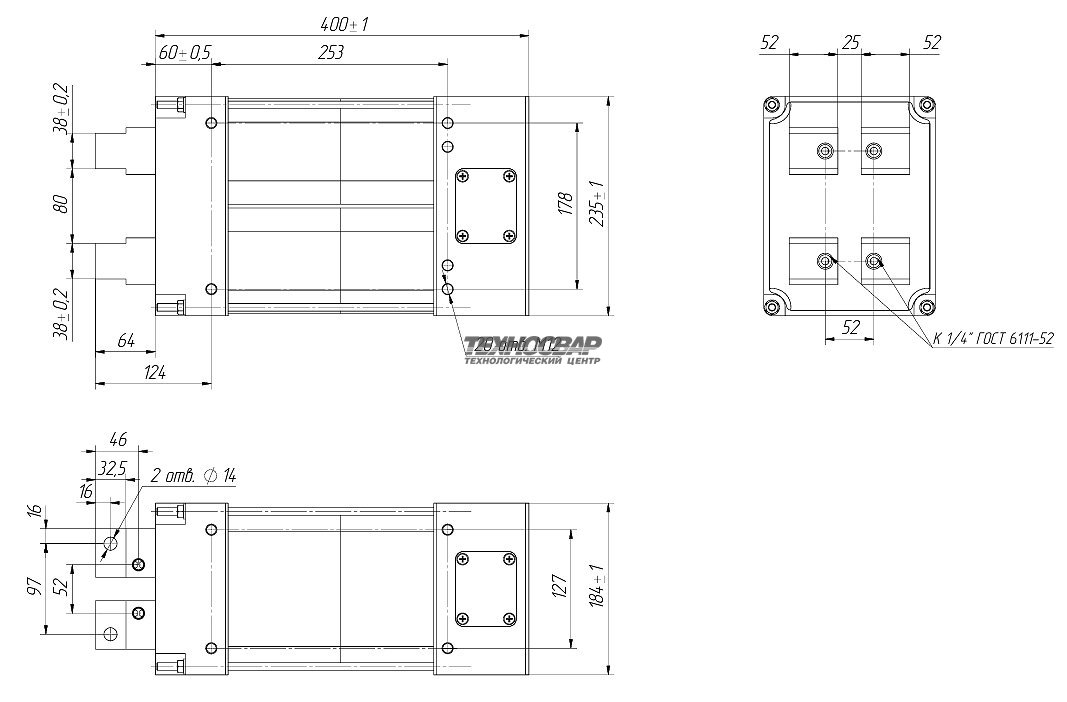

Габаритные размеры (ДхШхВ), не более 470х235х184 мм 560х235х184 мм 695х235х184 мм 809х320х240 мм
Масса, не более 80 кг 100 кг 135 кг 260 кг
