Источник постоянного тока В-18.02

        Источник постоянного выпрямленного тока В-18.02 УХЛ4 предназначен для  комплектации машин контактной точечной, рельефной, шовной сварки, а также используется как источник нагрева для пайки и для нагрева заготовки при обработке металла давлением.

       Источник  предназначен для работы в следующих условиях:

  • закрытое помещение, при  температуре охлаждающей жидкости от +5С до +25С;
  • при температуре окружающего воздуха от + 1 С до + 35 С с относительной влажностью не более  80%  при  температуре  + 25 С;
  • окружающий воздух не должен содержать вредные газы, разрушающие  металлы, лакокрасочные материалы и изоляцию.

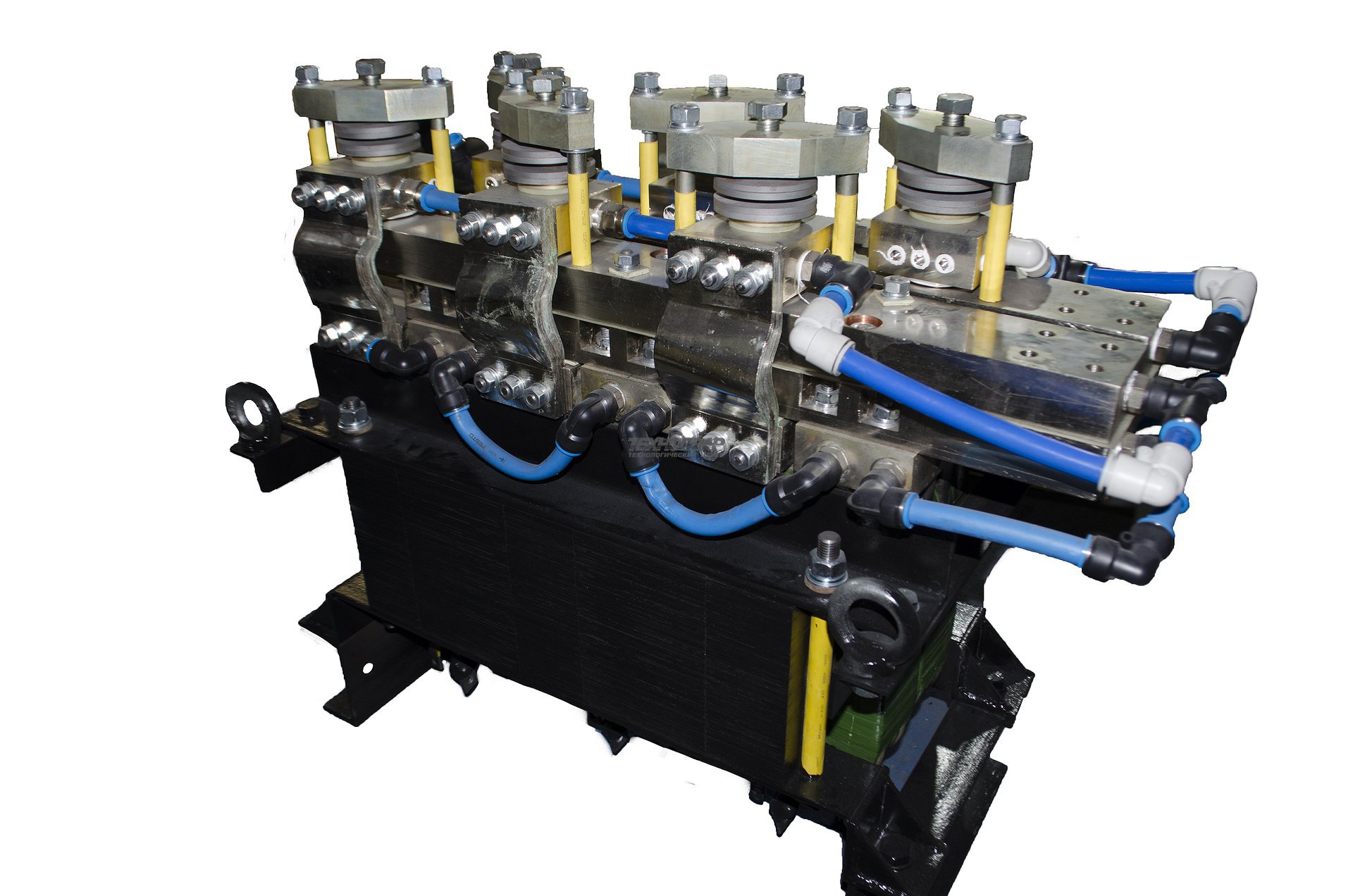

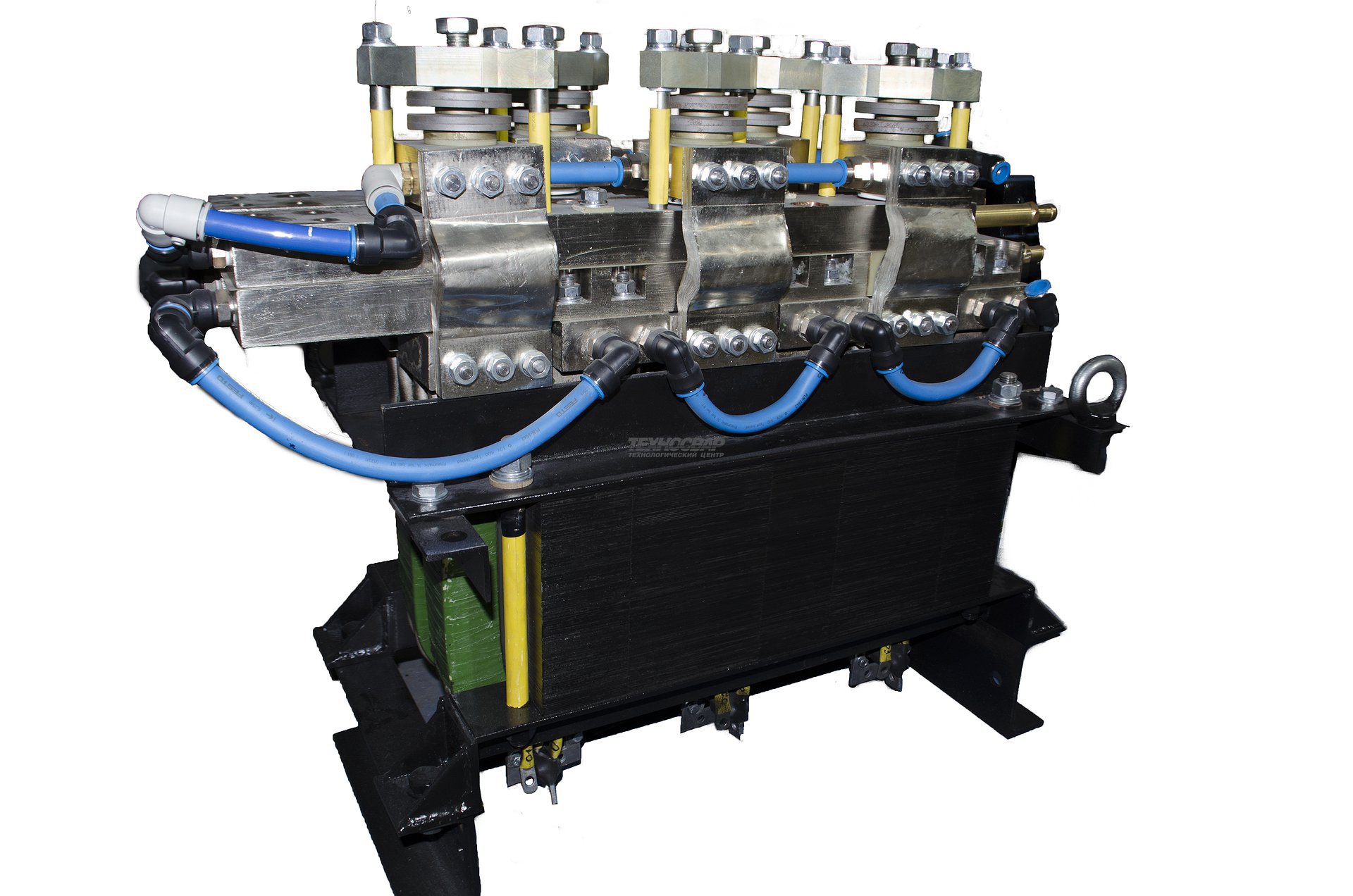

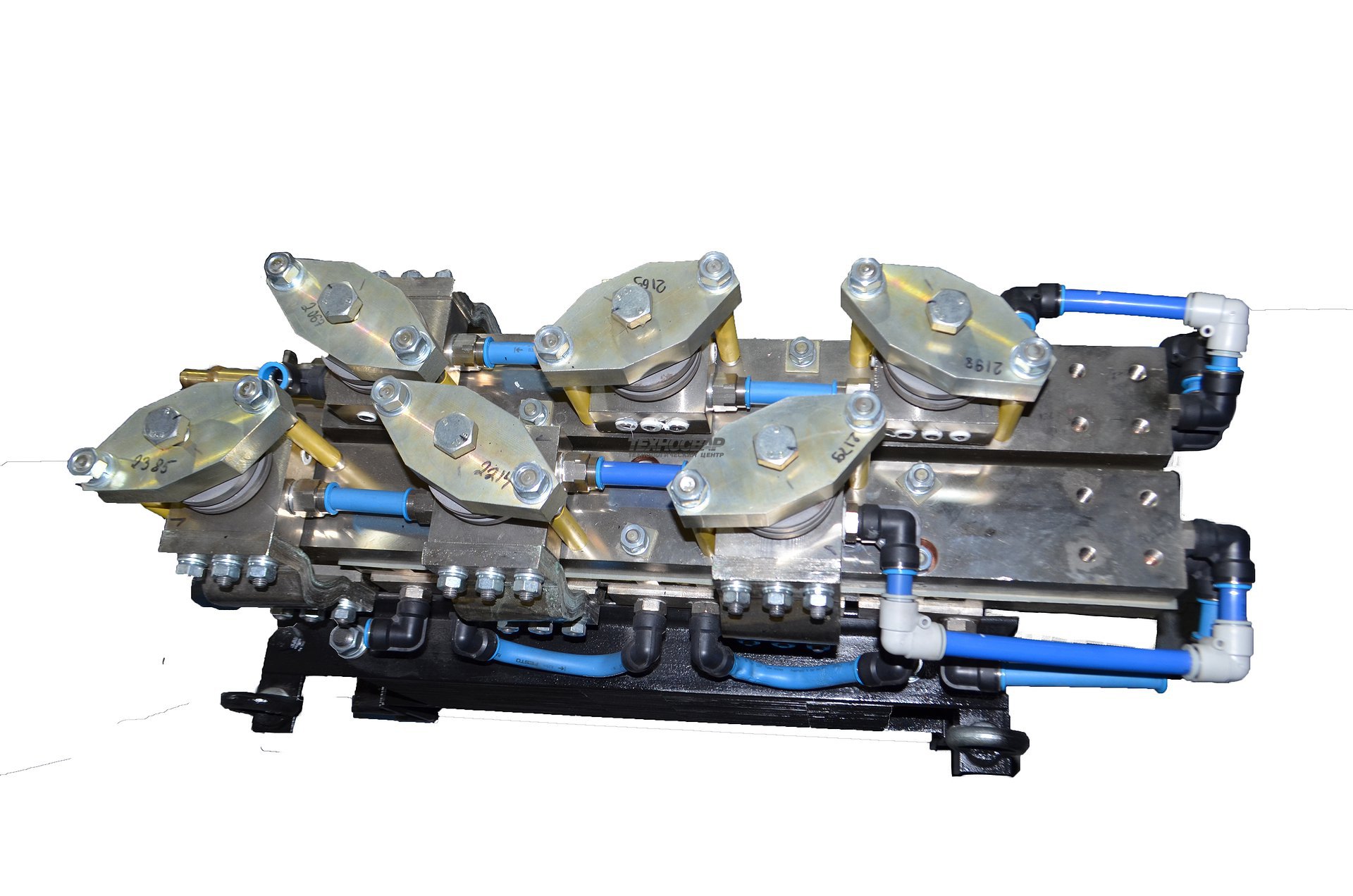

     Источник состоит из трехфазного сварочного трансформатора и встроенного в него шестифазного выпрямительного блока и представляет собой единую моноблочную конструкцию. В качестве выпрямительных вентилей применены диоды 5SDD 71х0400 фирмы АВВ на 7110 А установленные по одному в каждую фазу. Этот моноблок имеет эффективное жидкостное охлаждение.

Преимущества:

  • Представляет собой компактную конструкцию
  • Имеет равномерную нагрузку по фазам питающей сети
  • Высокий КПД
  • Высокий коэффициент мощности

Максимальное 3-х фазное напряжение на входе Источника

с учетом тиристорного регулирования с обеспечением компенсации

колебания силовой питающей сети

 340 + 3% В
Частота питающей сети

50 Гц

Выпрямленный ток при ПВ=50% , не более 50 кА
Длительный выпрямленный ток Источника 20 кА
Внутреннее сопротивление Источника , не более 40 мкОм

Число ступеней регулирования выходного напряжения

сварочного трансформатора

5
Расход охлаждающей воды 960 л/час

Габаритные размеры машины:

ДхШхВ



686х555х312 мм

Вес 500 кг
