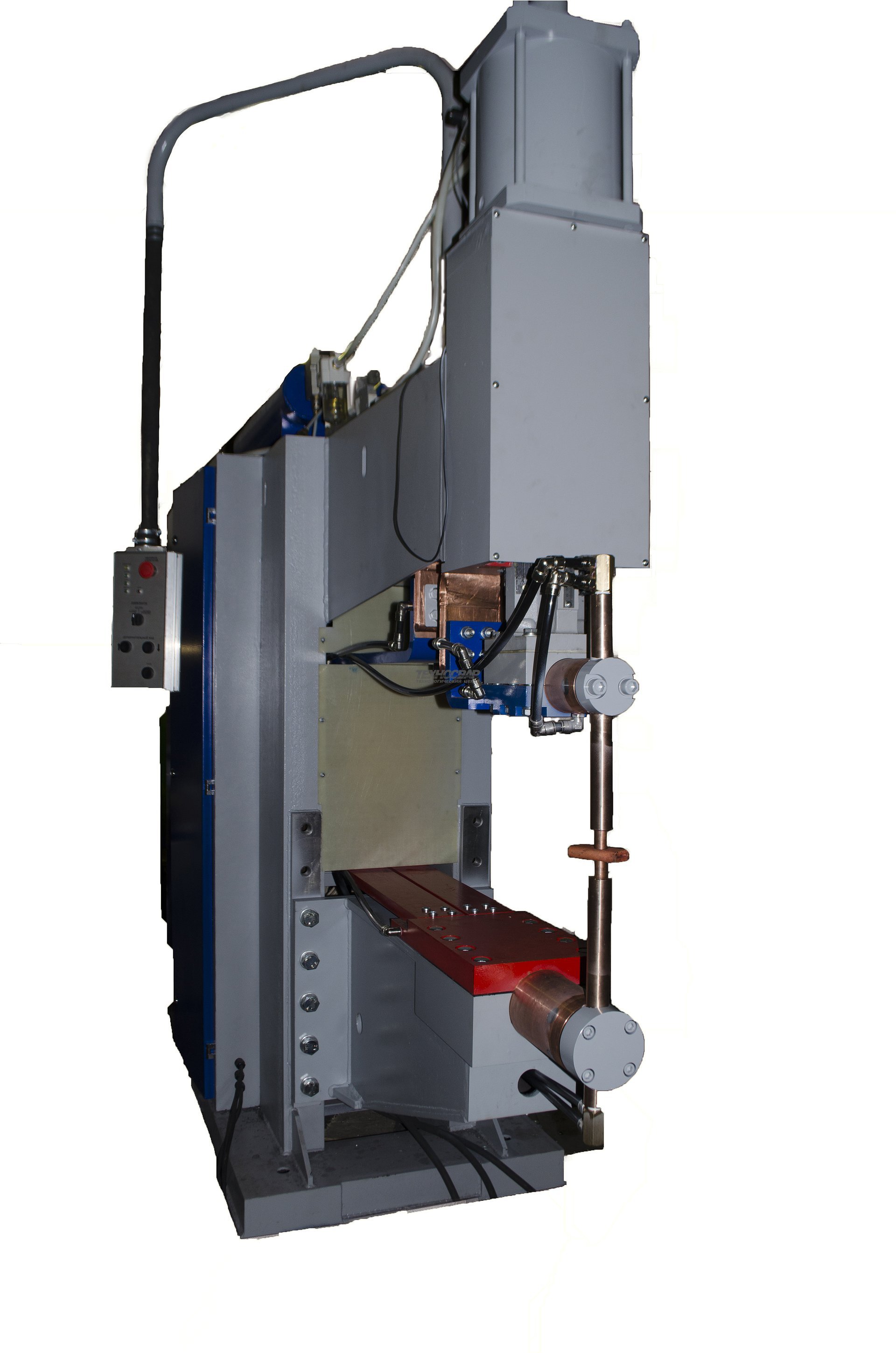

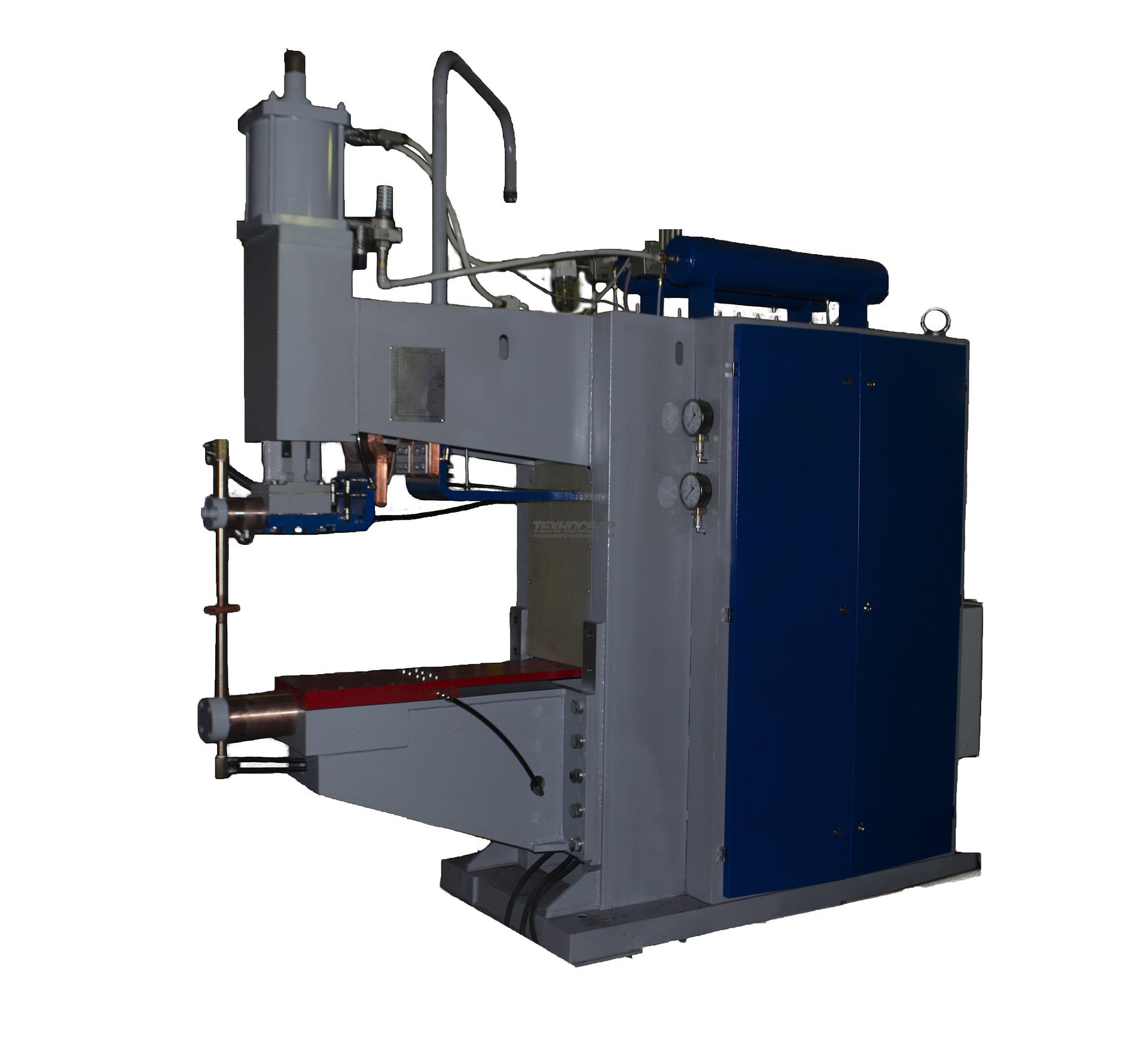

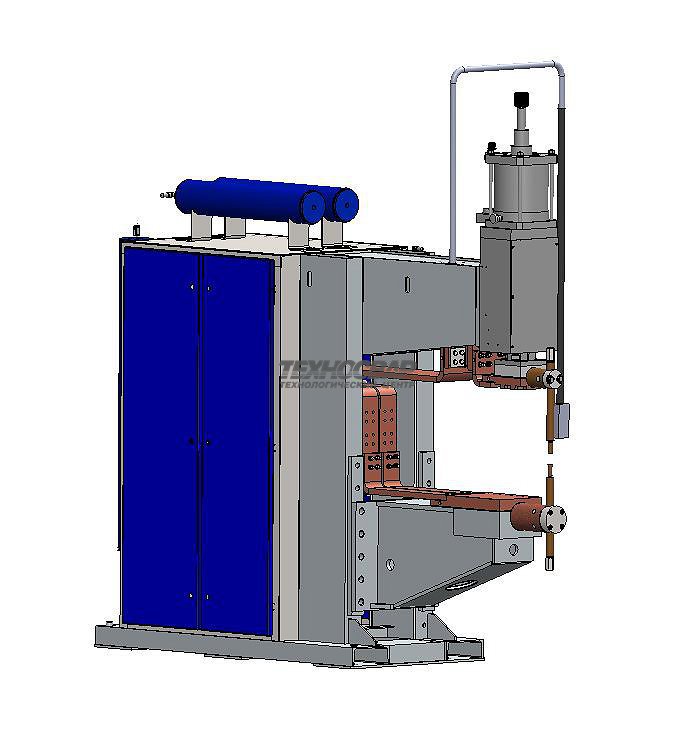

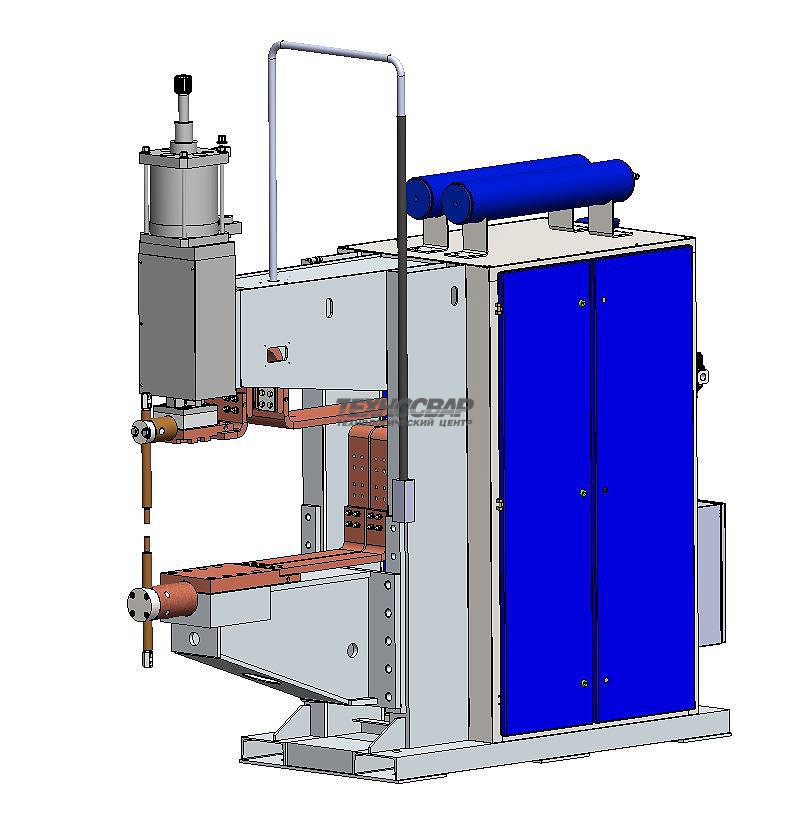

МТВ-5001А Машина для точечной контактной сварки постоянным током

Сварочная машина МТВ-5001А предназначена для контактной точечной сварки постоянным (выпрямленным) током металлических конструкций и изделий ответственного назначения.

По своим технологическим возможностям сварочная машина позволяет сваривать широкую номенклатуру изделий. Толщина свариваемого материала зависит от марки материала и требования к качеству сварного соединения.

Сварочная машина обеспечивает получение диаметра литого ядра сварной точки, соответствующего ГОСТ 15878, производственным инструкциям ОАО «НИАТ» и отраслевым инструкциям с повышенными требованиями к качеству сварного соединения.

Диапазоны свариваемых толщин

Низкоуглеродистая сталь от 0,5+0,5 до 5,0+5,0 мм
Низколегированная сталь от 0,5+0,5 до 3,5+3,5 мм
Нержавеющая сталь от 0,3+0,3 до 3,0+3,0 мм
Титановые сплавы от 0,3+0,3 до 3,0+3,0 мм
Хромоникелевые сплавы от 0,3+0,3 до 2,5+2,5 мм
Медные сплавы от 0,5+0,5 до 1,5+1,5 мм
Алюминиевые сплавы от 0,5+0,5 до 2,0+2,0 мм

Преимущества сварочной машины МТВ-5001А

  • Изготовлена из российского сырья и материалов, имеющих все необходимые сертификаты
  • Высокие динамические характеристики привода сварного усилия
  • Равномерная нагрузка на сеть по 3-м фазам
  • Более эффективное электропотребление и повышенный КПД по сравнению с машинами переменного тока
  • Источник постоянного тока на диодах 7000А
  • Жидкостное охлаждение источника сварочного тока и вторичного контура
  • Машина оснащена системой управления, выполненной на базе промышленного ПК, которая позволяет:
  1. Разграничить права доступа персонала (технолог/сварщик)
  2. Создавать и редактировать программы сварки
  3. Вести протоколирование сварных точек
  4. Формировать импульсы сварного тока необходимой формы
  5. Осуществлять плавную и ступенчатую регулировку сварочного тока
  6. Стабилизировать сварочный ток при изменении напряжения сети

Дополнительные опции:

  • Автономная жидкостная система охлаждения замкнутого типа
  • Автономная компрессорная установка
  • Электроды для контактной сварки различной конфигурации
  • Сборочно-сварочные приспособления



       *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

       **Копирование данных, без согласования с администрацией сайта, запрещено.

Напряжение сети при частоте 50Гц 3х380 В
Наибольший вторичный ток 50 кА
Номинальный длительный вторичный ток 14 кА
Наибольшая мощность при коротком замыкании 290 кВА
Мощность при ПВ=50% 115 кВА
Усилие сжатия электродов:
-наибольшее при давлении сжатого воздуха при давлении сжатого воздуха 0,5 МПа
-наименьшее при давлении сжатого воздуха при давлении сжатого воздуха 0,1 МПа

1850 даН
100 даН
Номинальный вылет 1000 мм
Номинальный раствор 500 мм
Ход верхнего электрода:
-полный (рабочий + дополнительный)
 -рабочий

100 мм
от 5 до 30 мм
Пределы регулирования напряжения холостого хода от 2,6 до 5,2 В
Регулирование сварочной мощности:
-ступенчатое
-фазовое

5 ступеней
25 — 100 %
Привод сжатия электродов пневматический прямолинейный
Охлаждение токоведущих частей принудительное жидкостное
Габаритные размеры машины (ДхШхВ), не более 2532х800х2650 мм
Масса машины, не более 2500 кг
