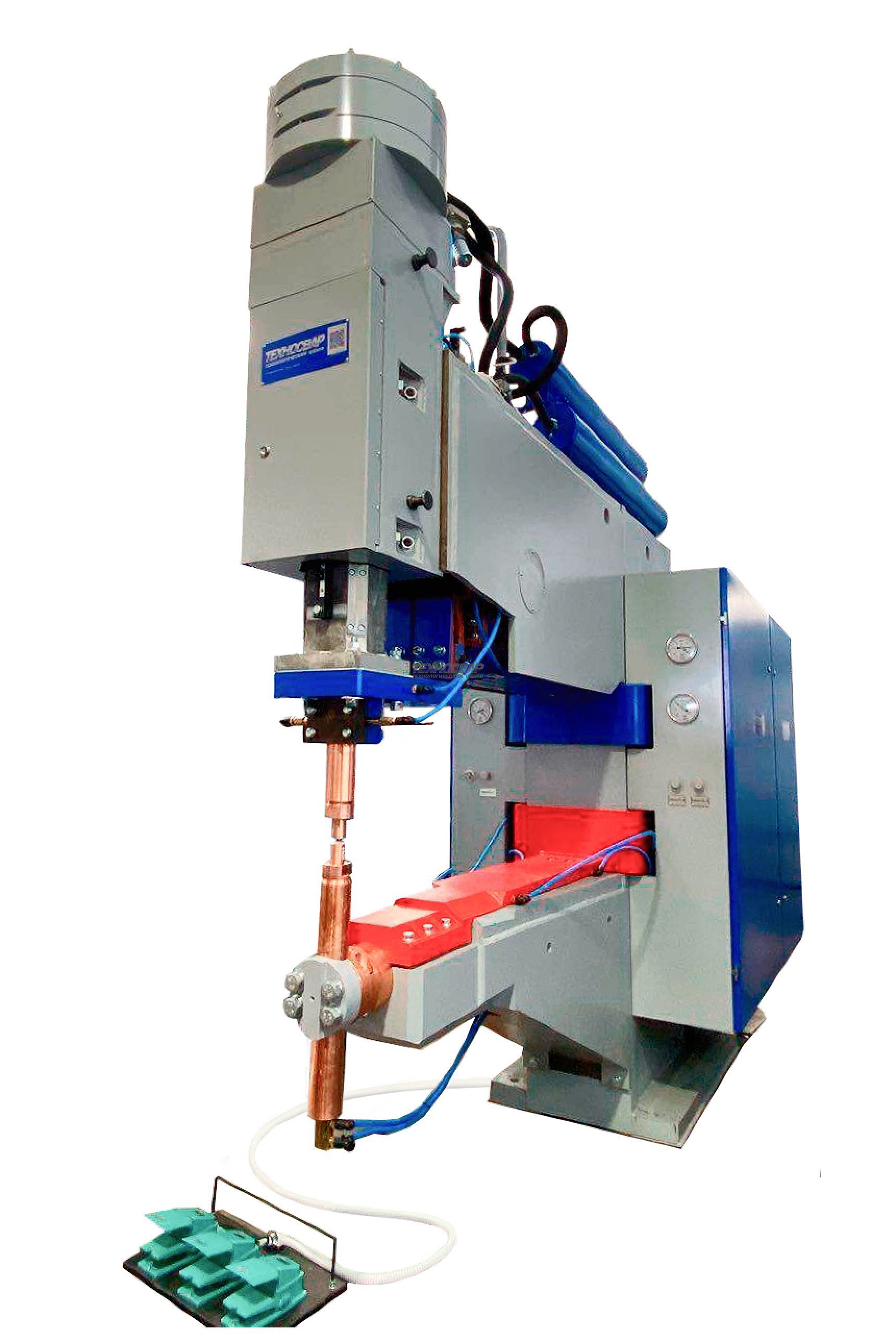

МТВ-8002-1 Машина для точечной контактной сварки постоянным током

Сварочная машина МТВ-8002-1 предназначена для контактной точечной сварки постоянным (выпрямленным) током металлических конструкций и изделий ответственного назначения.

По своим технологическим возможностям сварочная машина позволяет сваривать широкую номенклатуру изделий. Толщина свариваемого материала зависит от марки материала и требования к качеству сварного соединения.

Сварочная машина обеспечивает получение диаметра литого ядра сварной точки, соответствующего ГОСТ 15878, производственным инструкциям ОАО «НИАТ» и отраслевым инструкциям с повышенными требованиями к качеству сварного соединения.

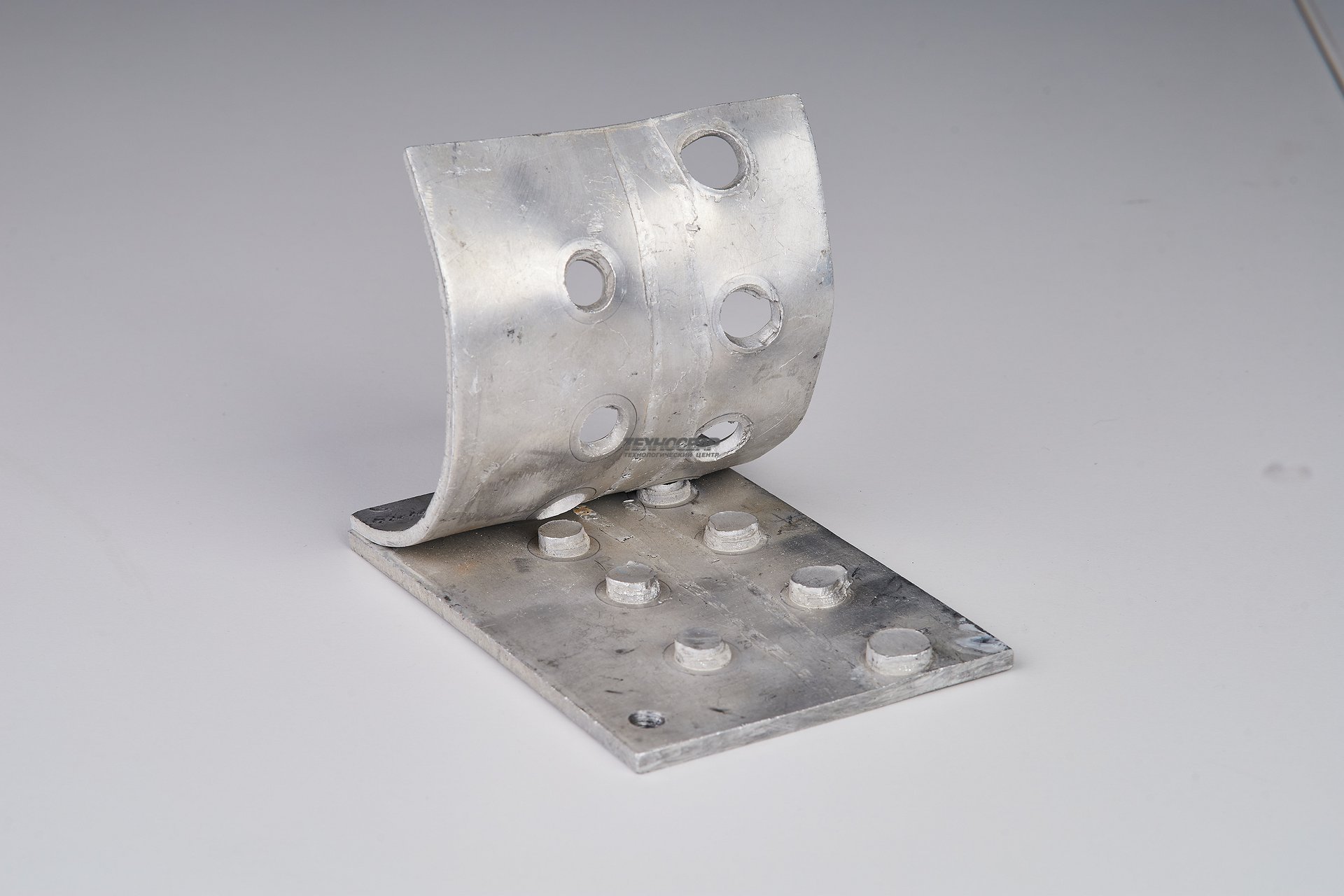

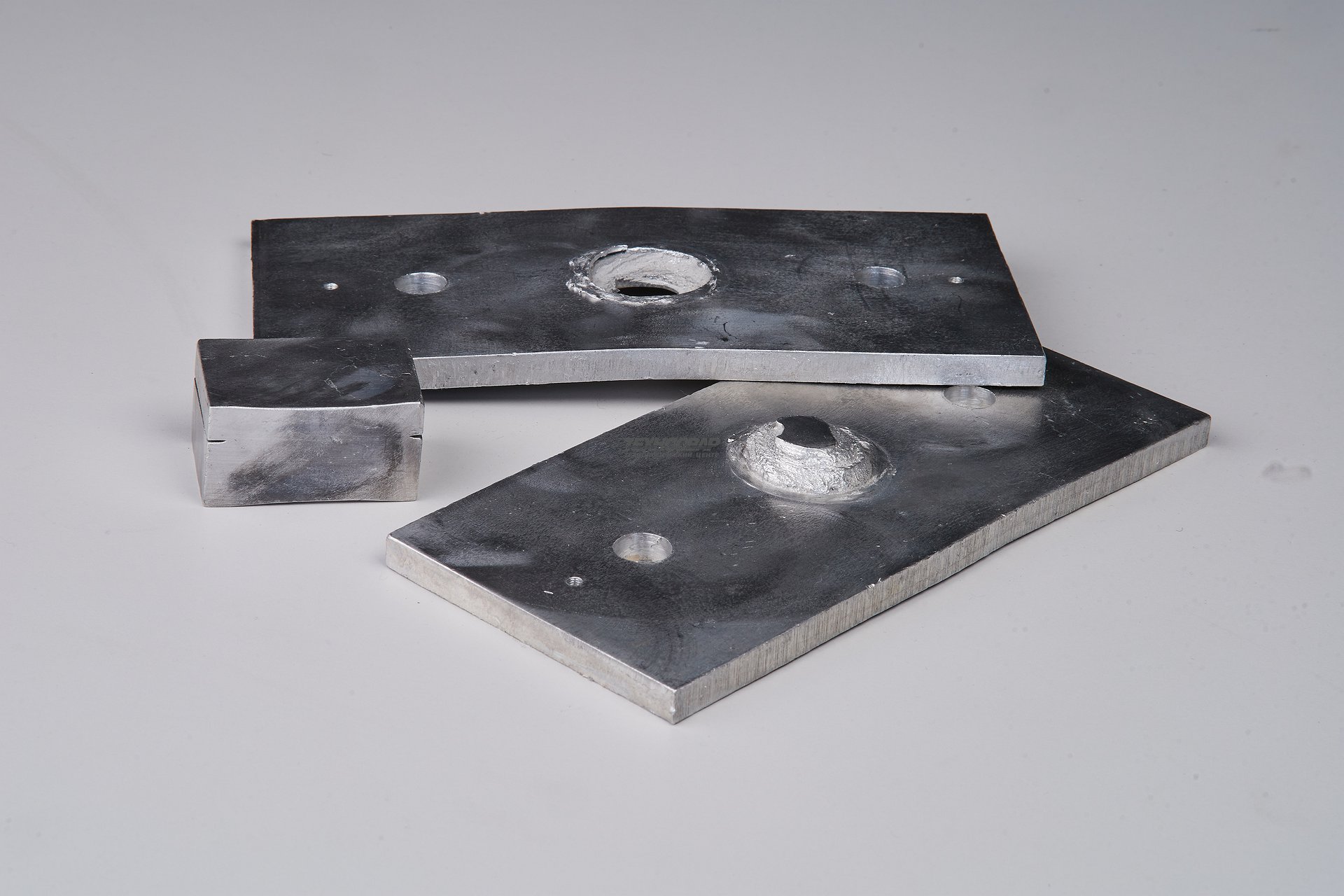

Диапазоны свариваемых толщин

Низкоуглеродистая сталь от 0,5+0,5 до 10,0+10,0 мм
Низколегированная сталь от 1,0+1,0 до 6,0+6,0 мм
Нержавеющая сталь от 1,0+1,0 до 6,0+6,0 мм
Титановые сплавы от 1,0+1,0 до 6,0+6,0 мм
Хромоникелевые сплавы от 0,3+0,3 до 4,0+4,0 мм
Медные сплавы от 0,8+0,5 до 5,0+5,0 мм
Алюминиевые сплавы от 0,5+0,5 до 4,5+4,5 мм

Преимущества сварочной машины МТВ-8002-1

  • Изготовлена из российского сырья и материалов, имеющих все необходимые сертификаты
  • Высокие динамические характеристики привода сварного усилия
  • Равномерная нагрузка на сеть по 3-м фазам
  • Более эффективное электропотребление и повышенный КПД по сравнению с машинами переменного тока
  • Жидкостное охлаждение источника сварочного тока и вторичного контура

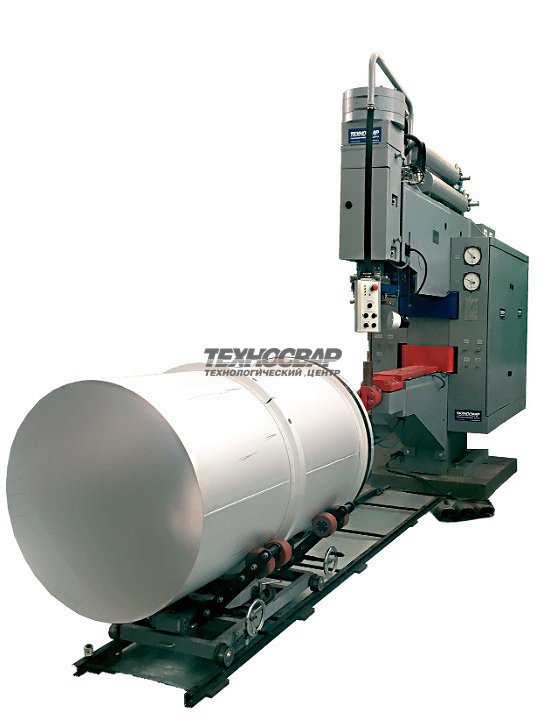

  • Специальная конструкция нижней консоли позволяет сваривать обечайки диаметром от 650 до 1000 мм и длиной от 650 до 1500 мм
  • Машина оснащена системой управления, выполненной на базе промышленного ПК, которая позволяет:
  1. Разграничить права доступа персонала (технолог/сварщик)
  2. Создавать и редактировать программы сварки
  3. Вести протоколирование сварных точек
  4. Формировать импульсы сварного тока необходимой формы
  5. Осуществлять плавную и ступенчатую регулировку сварочного тока
  6. Стабилизировать сварочный ток при изменении напряжения сети

Дополнительные опции:

  • Автономная жидкостная система охлаждения замкнутого типа
  • Автономная компрессорная установка
  • Электроды для контактной сварки различной конфигурации
  • Сборочно-сварочные приспособления
Напряжение сети при частоте 50Гц 3х380 В
Наибольший вторичный ток 95 кА
Номинальный длительный вторичный ток 36 кА
Наибольшая мощность при коротком замыкании 1240 кВА
Мощность при ПВ=50% 526 кВА
Усилие сжатия электродов:
 -наибольшее при давлении сжатого воздуха при давлении сжатого воздуха 0,5 МПа
 -наименьшее при давлении сжатого воздуха при давлении сжатого воздуха 0,1 МПа

7200 даН
220 даН
Номинальный вылет 1500 мм
Номинальный раствор 600 мм
Ход верхнего электрода:
-полный (рабочий + дополнительный)
-рабочий
220 мм
от 5 до 20 мм
Пределы регулирования напряжения холостого хода от 2,3 до 7,1 В
Регулирование сварочной мощности:
-ступенчатое
-фазовое

16 ступеней
25 — 100 %
Привод сжатия электродов пневматический прямолинейный
Привод установки хода верхнего электрода электромеханический
Охлаждение токоведущих частей принудительное жидкостное
Габаритные размеры машины (ДхШхВ), не более 3850х1170х3250 мм
Масса машины, не более 7200 кг
Габаритные размеры шкафа управления (ДхШхВ), не более 525х1100х2160
Масса шкафа управления, не более 250 кг

АО "ММЗ "АВАНГАРД"

АО "НПО ЛАВОЧКИНА"
