Источник постоянного тока В-28.02

Источник постоянного выпрямленного тока В-28.02 УХЛ4 предназначен для  комплектации машин контактной точечной, рельефной, шовной сварки, а также используется как источник нагрева для пайки и для нагрева заготовки при обработке металла давлением.

       Источник  предназначен для работы в следующих условиях:

закрытое помещение, при  температуре охлаждающей жидкости от +5С до +25С;

  • при температуре окружающего воздуха от + 1 С до + 35 С
  • с относительной влажностью не более  80%  при  температуре  + 25 С;
  • окружающий воздух не должен содержать вредные газы, разрушающие  металлы, лакокрасочные материалы и изоляцию.

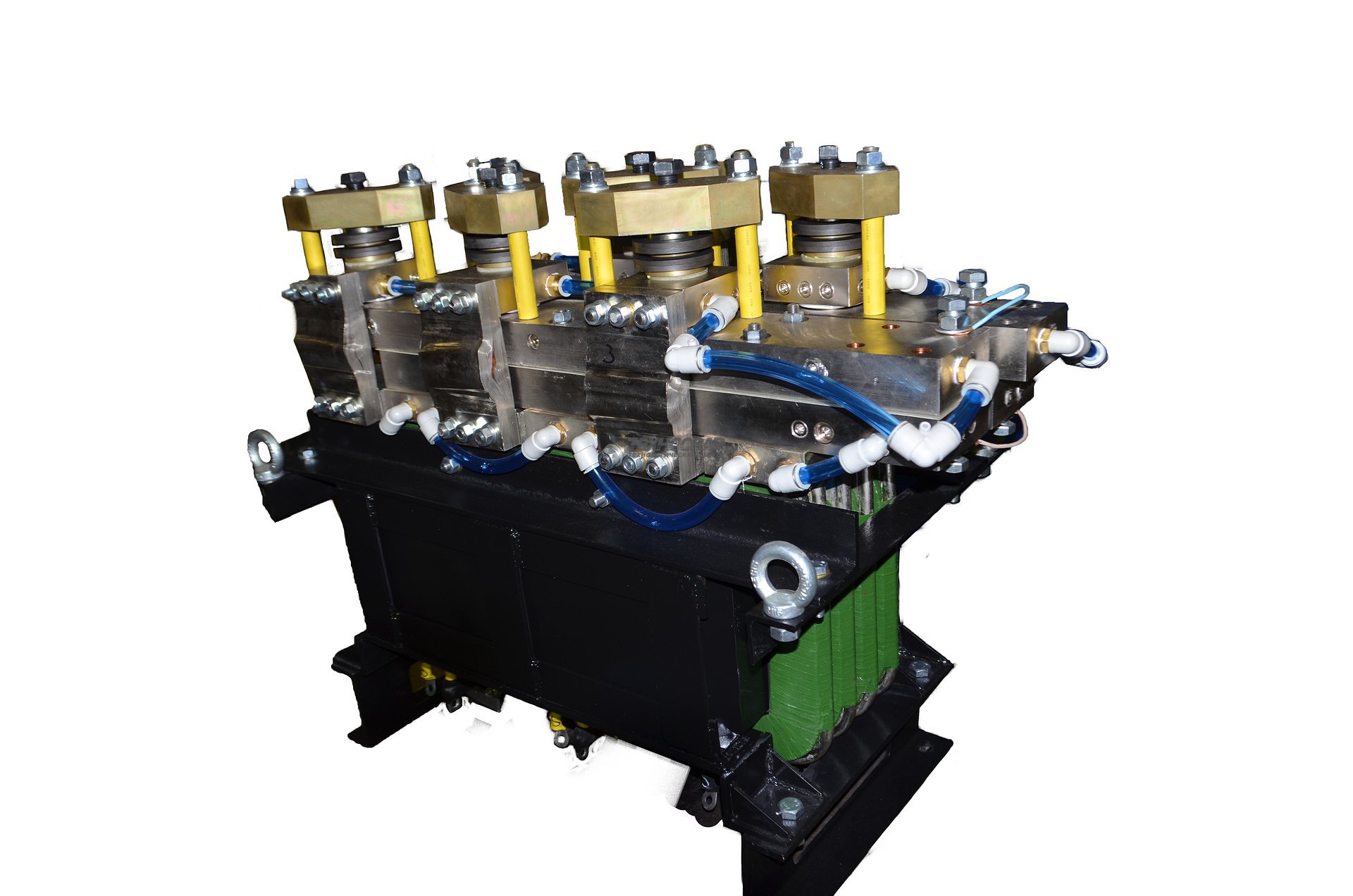

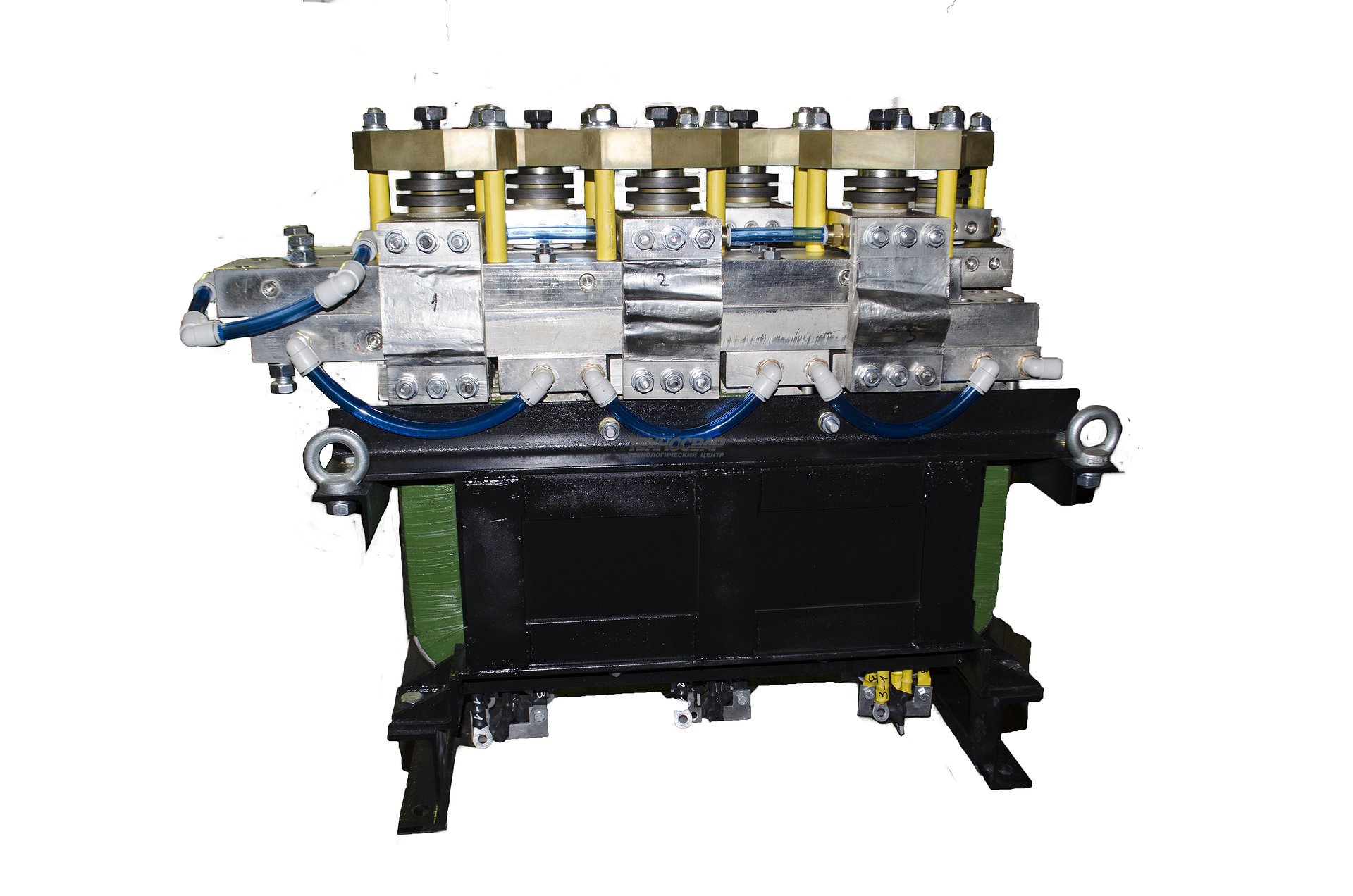

     Источник состоит из трехфазного сварочного трансформатора и встроенного в него шестифазного выпрямительного блока и представляет собой единую моноблочную конструкцию. В качестве выпрямительных вентилей применены диоды 5SDD 71х0400 фирмы АВВ на 7110 А установленные по одному в каждую фазу. Этот моноблок имеет эффективное жидкостное охлаждение.

Преимущества:

-Представляет собой компактную конструкцию

-Имеет равномерную нагрузку по фазам питающей сети

-Высокий КПД

-Высокий коэффициент мощности

Напряжение питающей сети, (50 Гц)

3х380 В

Номинальное напряжение первичной обмотки

3х340 В

Выпрямленный длительный вторичный ток,

28 кА

Длительный первичный ток

203 А

Коэффициенты трансформации

80;70;60;50;40

Вторичное выпрямленное напряжение

2,9-5,8 В

Мощность при ПВ=50%

287 кВа

Внутреннее сопротивление, не более

40 мкОм

Охлаждение

Вода

Расход охлаждающей жидкости

Два контура трансформатора по 4 л/мин

Два контура трансформатора по 6 л/мин

Число ступеней

5

Соединение первичных обмоток

Звезда

Соединение вторичной обмотки

Двойная трехфазная звезда

Габаритные размеры

 ДхШхВ, не более

1000х367х730 мм

Масса

700 кг
