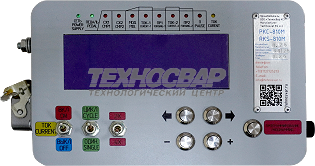

Регулятор контактной сварки РКС-810М

Напряжение питающей сети, В……………………………………380 +5%; -10%

Частота питающей сети, Гц………………………………………50 +1,5%; -1,5%;

Пределы регулирования сварочного цикла, периоды сети:

Сжатие 1………………………………………………………………………..0-255

Сжатие 2…………………………………..……………………………………0-255

Модуляция………………………………..…………………………………….0-255

Ток 1 длительность…………………………………………………………....0-255

Ток 2 длительность…………………………………………………………….0-255

Проковка 1……………………………………………………………………...0-255

Проковка 2………………………………………………………….…………..0-255

Пауза…………………………………………………………………………….0-255

Среднее значение напряжения питания клапанов на сопротивлении 50 Ом

при номинальном напряжение сети - 24В +1% ; -1%

Параметры импульса включения тиристоров

Амплитуда, В……………………………………………………………………….24

Длительность импульса на уровне 0,7 от амплитудного значения, мкс...100

Предел регулирования сварочного тока с учётом cosȹ……………....0-100%

Значение cosȹ……………………………………………..………………....0.1-0.9

Режим работы с пропуском периода…………………………….…………..25Гц

Режим нажатия педали………………………………..2-х тактный и 4-х тактный

Сварочный процесс…………………………………………..…одиночный и цикл

Количество программ сварочных процессов………………………….……….20

Потребляемая мощность не более 17 Вт.

Масса регулятора без упаковки не более 1,3 кг.
