Установка УСТК-1 предназначена для ручной аргонодуговой сварки наружных деталей отсеков из титановых сплавов.
Размеры и материал свариваемых узлов:
| материал отсеков | ВТ20 |
| диаметр отсеков, мм | 360 |
| длина отсеков, мм | 600 |
| толщина отсеков в месте сварки, мм | 2,5 |
| максимальные габариты наружных деталей, мм | 35х15х1,5 |
Состав установки УСТК-1:
1. Вакуумная камера представляет собой горизонтальную сварную обечайку со сварной коробкой, расположенной вдоль
образующей в верхней части обечайки.

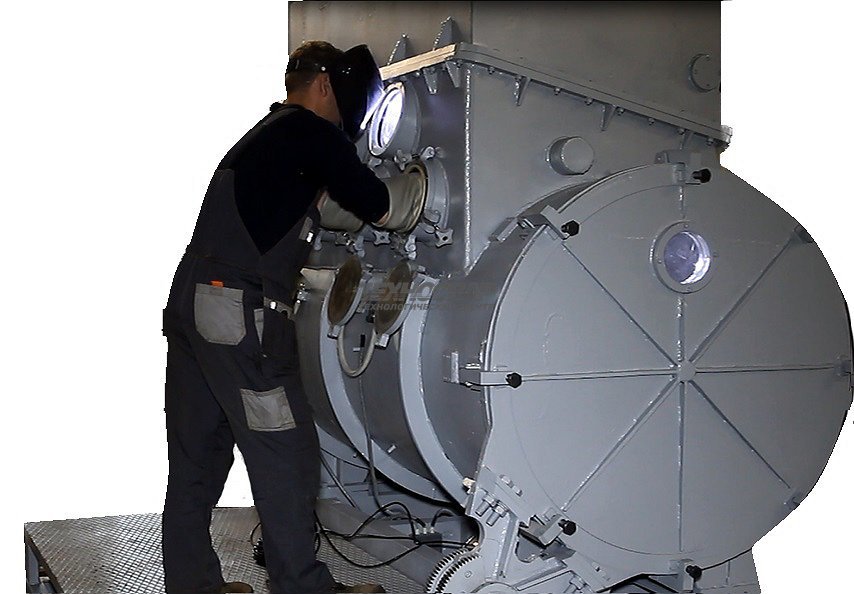

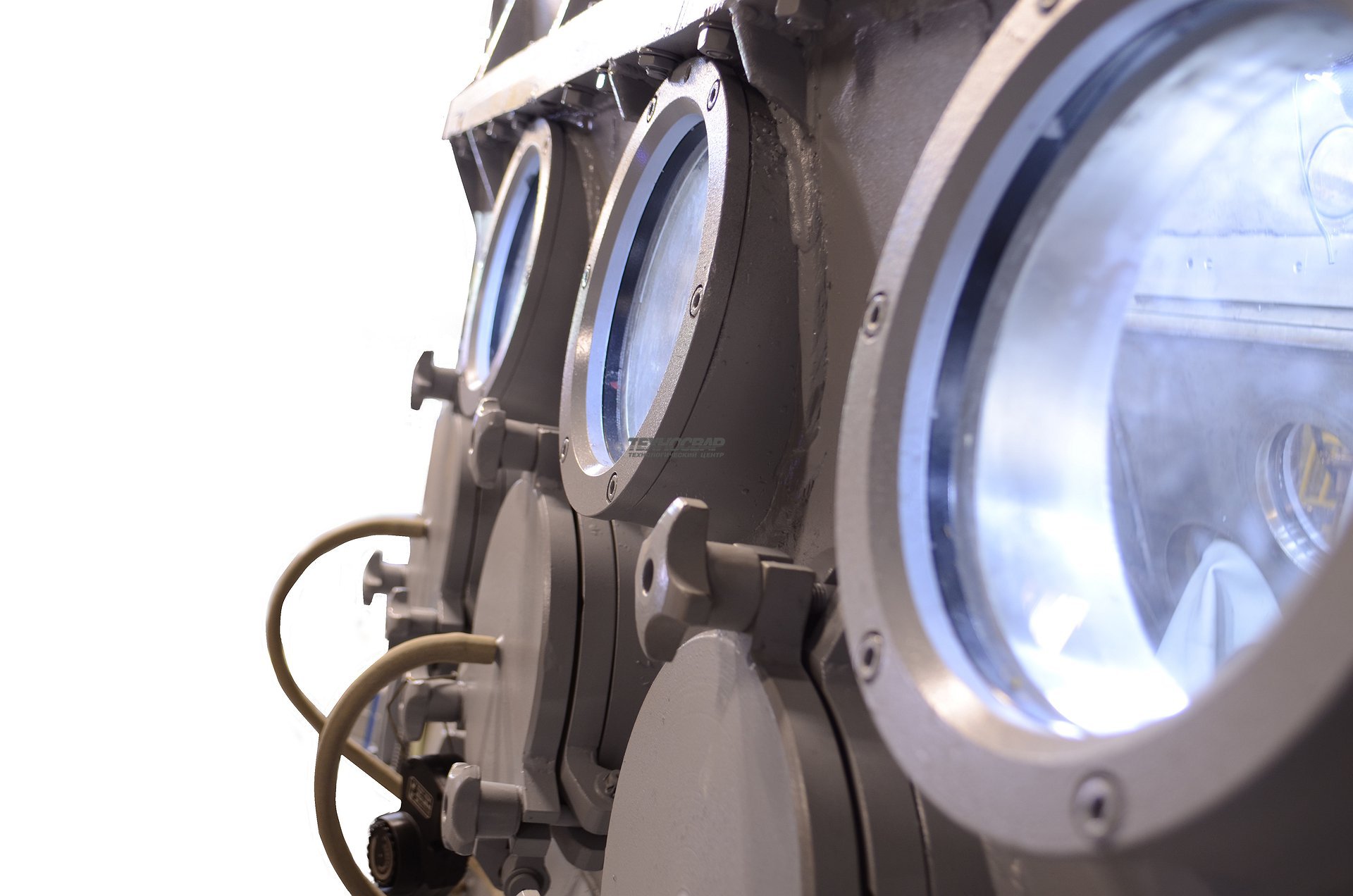

2. Камера имеет ручные перчаточные вводы и иллюминаторы для наблюдения за процессом сварки.
3. Токоподвод.

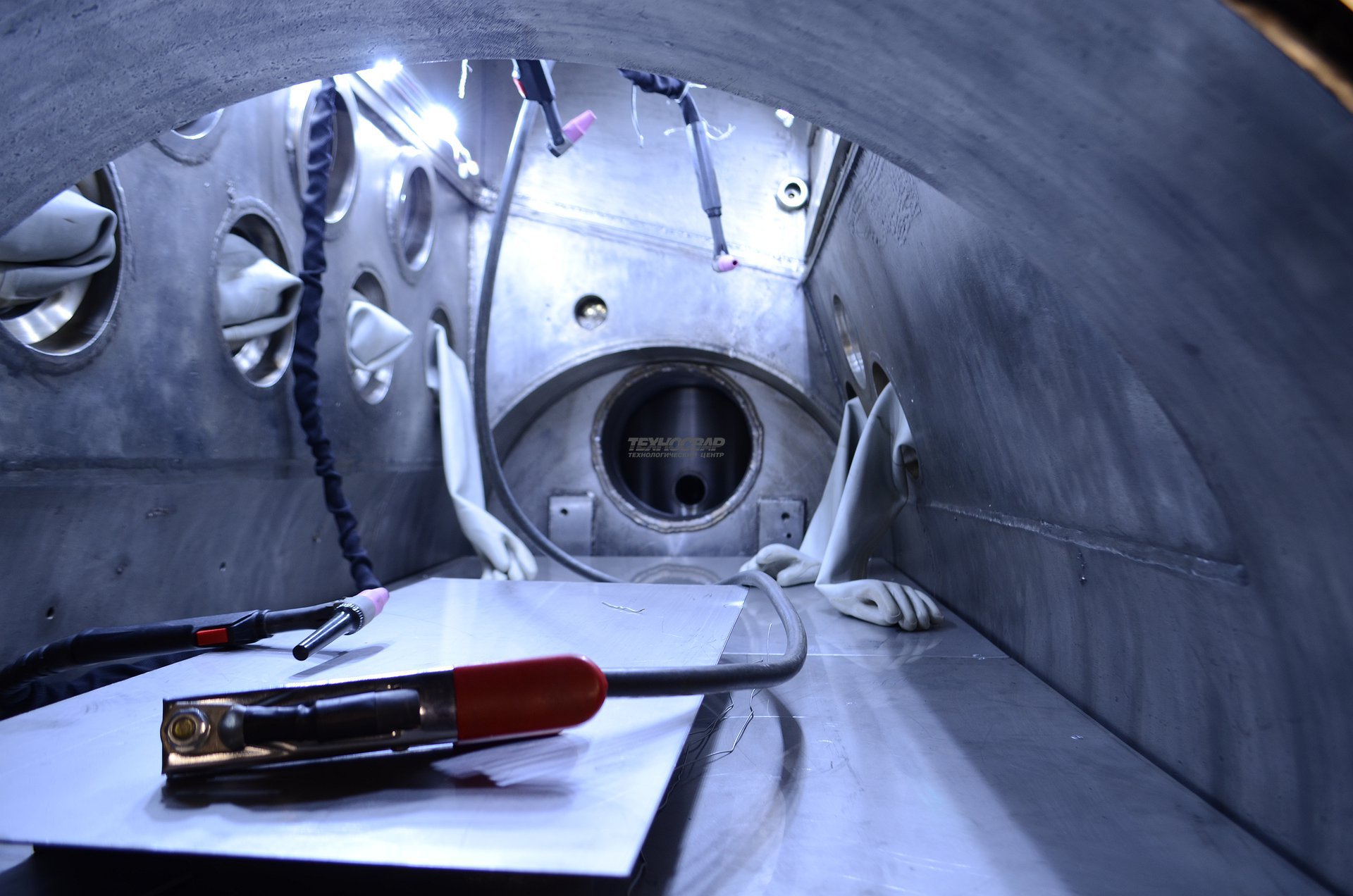

4. Рабочий стол.
5. Защитное устройство, предназначенное для защиты глаз сварщика.
6. Контрольно-регулирующее устройство, предназначенное для автоматического поддержания необходимого рабочего
давления аргона внутри вакуумной камеры.
7. Подсветка внутри камеры.
8. Педаль для включения тока.
9. Пульт управления сварочным током.
10. Вакуумная система, состоящая из форвакуумного и высоковакуумного насосов, системы трубопроводов и арматуры.
11. Вакуумметры.
12. Шкаф с электроаппаратурой.
13. Электроразводка.
14. Клапан предохранительный, предназначенный для регулировки давления аргона при впуске.
15. Станция контрольно-измерительных приборов, предназначенная для контроля за составом атмосферы в рабочем
пространстве вакуумной камеры (концентрация Н2О и О2).
16. Горелки сварочные.
17. Рампа напуска аргона.
18. Пневматические (гидравлические) прижимы крышки.
19. Механические прижимы крышки.
20. Тип источника GENESIS-400.
21. Ресивер, предназначенный для экономии защитного газа.
22. Камера стационарно крепится на раме и не перемещается при сборке деталей.
23. Одна крышка камеры крепится к камере вглухую (без съёма; вариант-сварка).

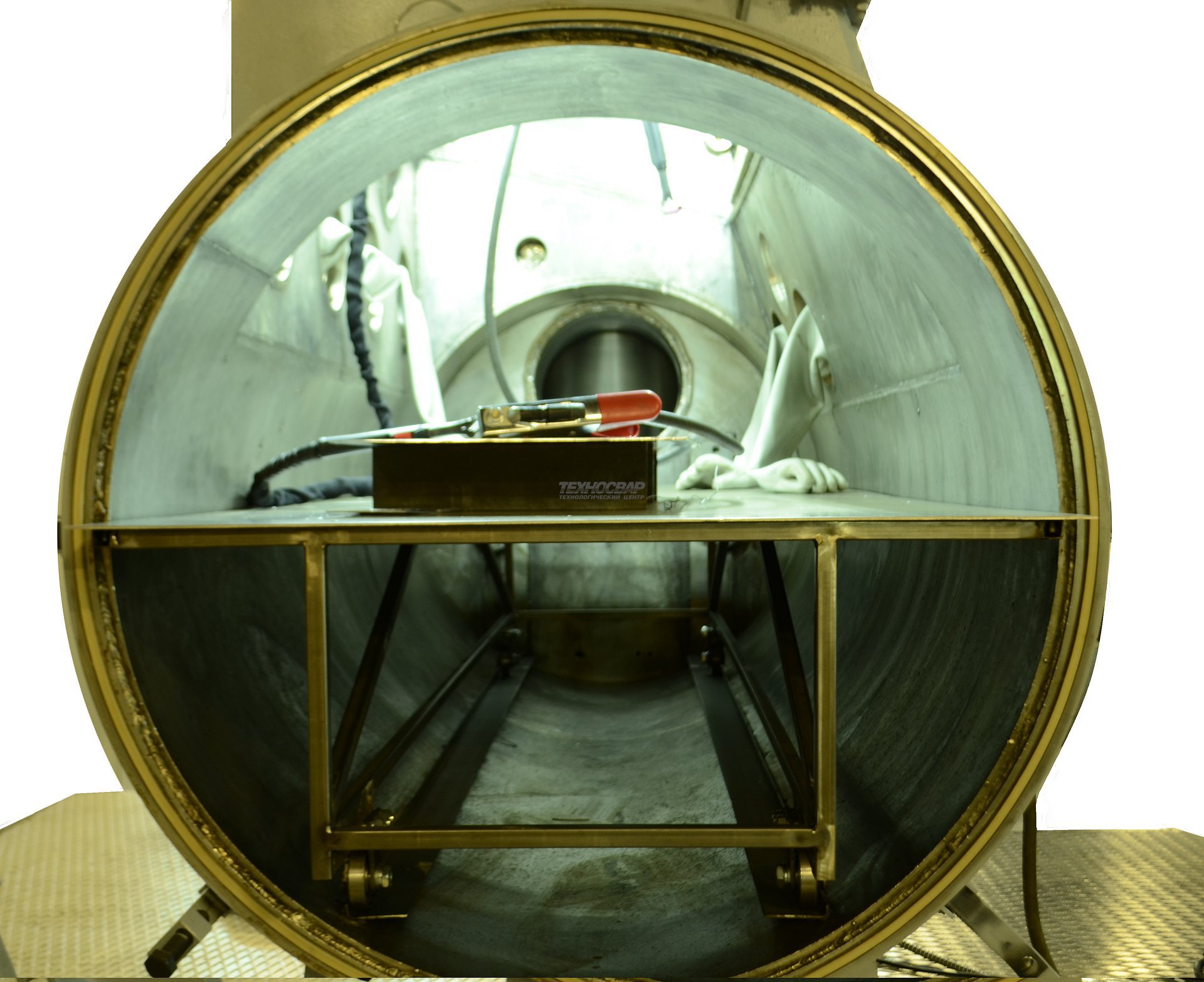

24. Вторая крышка откатная (предназначена для загрузки-выгрузки деталей).
25. Охлаждение установки с помощью автономного охладителя (чиллер).
