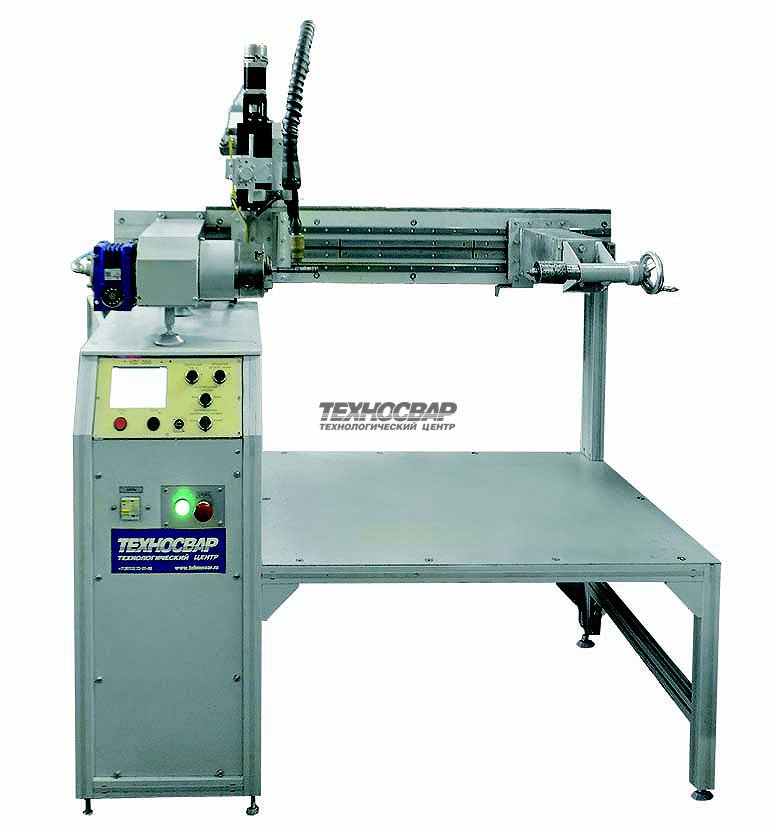

УДГ-350 Установка для сварки поворотных стыков труб

Установка УДГ-350 предназначена для электродуговой сварки неплавящимся электродом поворотных стыков трубопроводов из цветных металлов в среде защитного газа (аргона, гелия).

Преимущества сварочной установки УДГ-350

  • Система подачи защитного газа во внутреннюю полость детали и в горелку обеспечивает максимальную защиту сварного соединения во время сварки
  • Конфигурация установки УДГ-350 позволяет производить сварку изделий изогнутой формы
  • В сварочной головке установлен привод вертикального перемещения сварочной горелки, совмещенный с системой АРНД (автоматической регулировки напряжения дуги), позволяющий компенсировать перепады и неровности детали в месте сварного соединения
  • Установка оснащена системой управления, выполненной на базе промышленного ПК, которая позволяет вести протоколирование и паспортизацию сварочного процесса, разграничить права доступа персонала (технолог/сварщик) и задать следующие параметры для каждого свариваемого изделия:
  1. Количество проходов при сварочном цикле
  2. Величину сварочного тока для каждого прохода
  3. Скорость вращения детали
  4. Расход защитного газа в горелку и изделие
  5. Величину сварочного напряжения регулируемую блоком АРНД
Напряжение сети при частоте 50 Гц

3х380 В

Род сварочного тока

постоянный (выпрямленный)

Полярность

прямая

Пределы регулирования сварочного тока

5 – 350 А

Номинальный длительный сварочный ток ПВ=60%

350 А

Наибольшая потребляемая мощность

10,9 кВА

Диаметр вольфрамового электрода

2 - 4 мм

Максимальная скорость вращения

360 об/мин

Расход инертного газа при подаче:

-в горелку

-во внутреннюю полость детали



20 л/мин

30 л/мин

Привод горизонтального перемещения сварочной горелки

электромеханический

Наибольший допустимый радиус вращения изогнутых деталей 420 мм
Наибольший диаметр в зоне сварки 170 мм
Наибольшая длина свариваемых деталей 700 мм

Габаритные размеры (ДхШхВ), не более:

-установка

-источника сварочного тока



1700х1450х800 мм

1000х455х1100 мм

Масса, не более:
-установки
-источника сварочного тока

220 кг
180 кг
