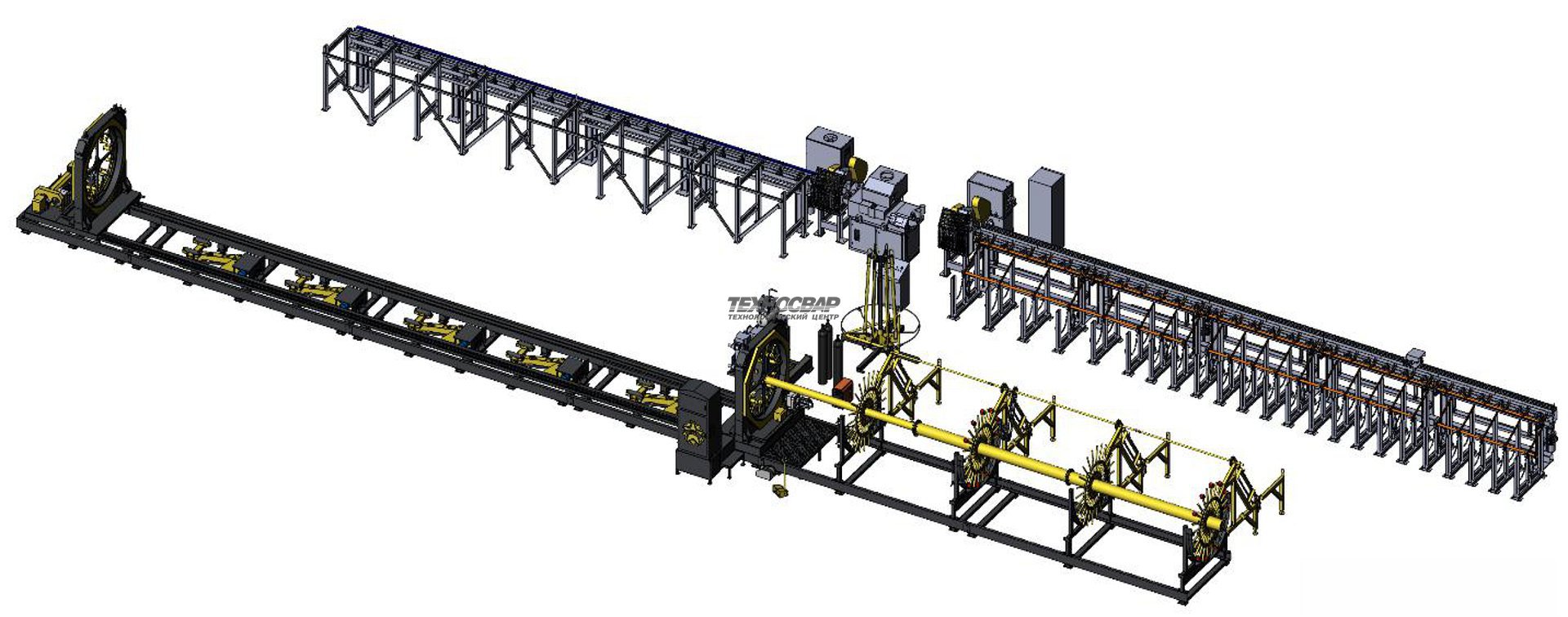

Предприятие ООО «Техносвар КС» совместно со своим ключевым партнёром предприятием ООО «ВПК Робототехника» предлагает к поставке комплекс оборудования для организации процесса контактной стыковой сварки стержневой арматуры диаметрами от 12 до 40мм с максимальной длиной выпуска до 15000мм и автоматизированную линию сварки цилиндрических каркасов диаметрами от 300 до 1500мм длиной выпуска до 15000мм с функцией автоматической (роботизированной) дуговой сварки.

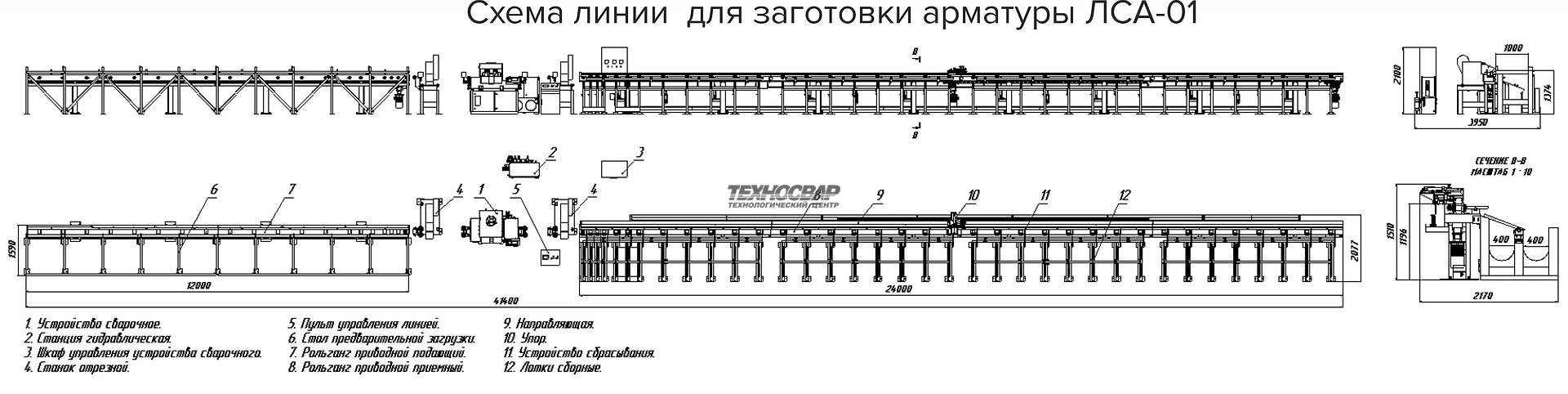

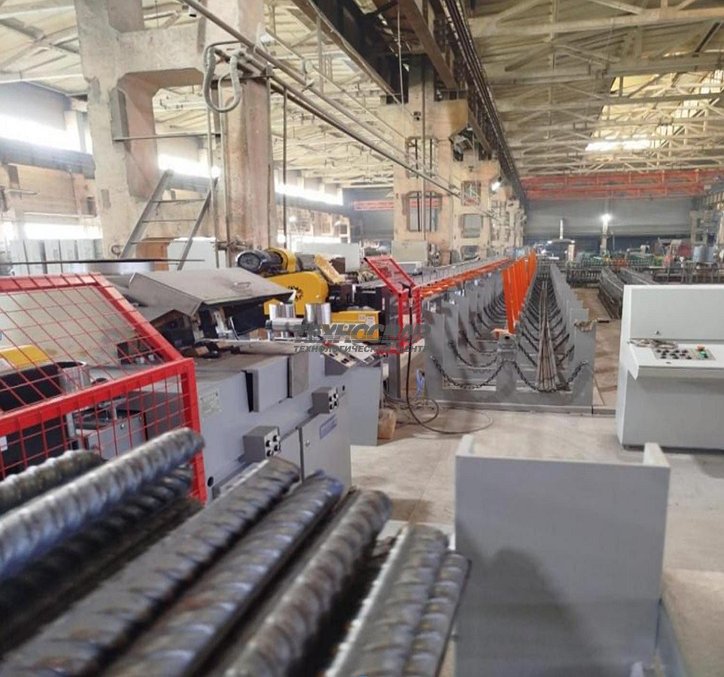

Технические параметры линии стыковой сварки ЛСА-01:
|
Наименование |
Показатели |
|
Номинальное напряжение питающей сети, В |
380 |
|
Частота питающей сети, Гц |
50 |
|
Номинальное давление воздуха в пневмосистеме, МРа |
0,53 |
|
Материал обрабатываемых заготовок, арматура класса |
А3, А240, А400С, А500С |
|
Номинальные диаметры обрабатываемой арматуры, мм |
12-40 |
|
Максимальная длина сваренного стержня, мм + парковочная зона для мерной каретки |
15 000 500 |
|
Минимальная длина сваренного стержня, мм |
3 000 |
|
Шаг мерного устройства, мм |
Плавный, программируемый |
|
Тип мерного устройства |
Пневматический |
|
Тип устройства сбрасывания |
Пневматический |
|
Привод машины сварочной |
Гидравлический |
|
Привод центрирующего устройства машины сварочной |
Гидравлический |
|
Привод станка резки арматуры |
Электромеханический |
|
Гратосниматель, встроенный в машину сварочную |
Автоматический, |
|
Тип продольного перемещения арматуры |
Электромеханический |
|
Суммарная мощность приводов линии |
11 кВт |
|
Общие габаритные размеры комплекса, не более, мм: Длина: Высота: Ширина: |
31 600-32000 2100 4200 |
|
Производительность линии при сварке д.12-18мм длина 12-17,5м |
40-45 стержней в час. |
|
Производительность линии при сварке д.20-28мм длина 12-17,5м |
35-40 стержней в час. |
|
Производительность линии при сварке д.32-40мм длина 12-17,5м |
30-35 стержней в час. |

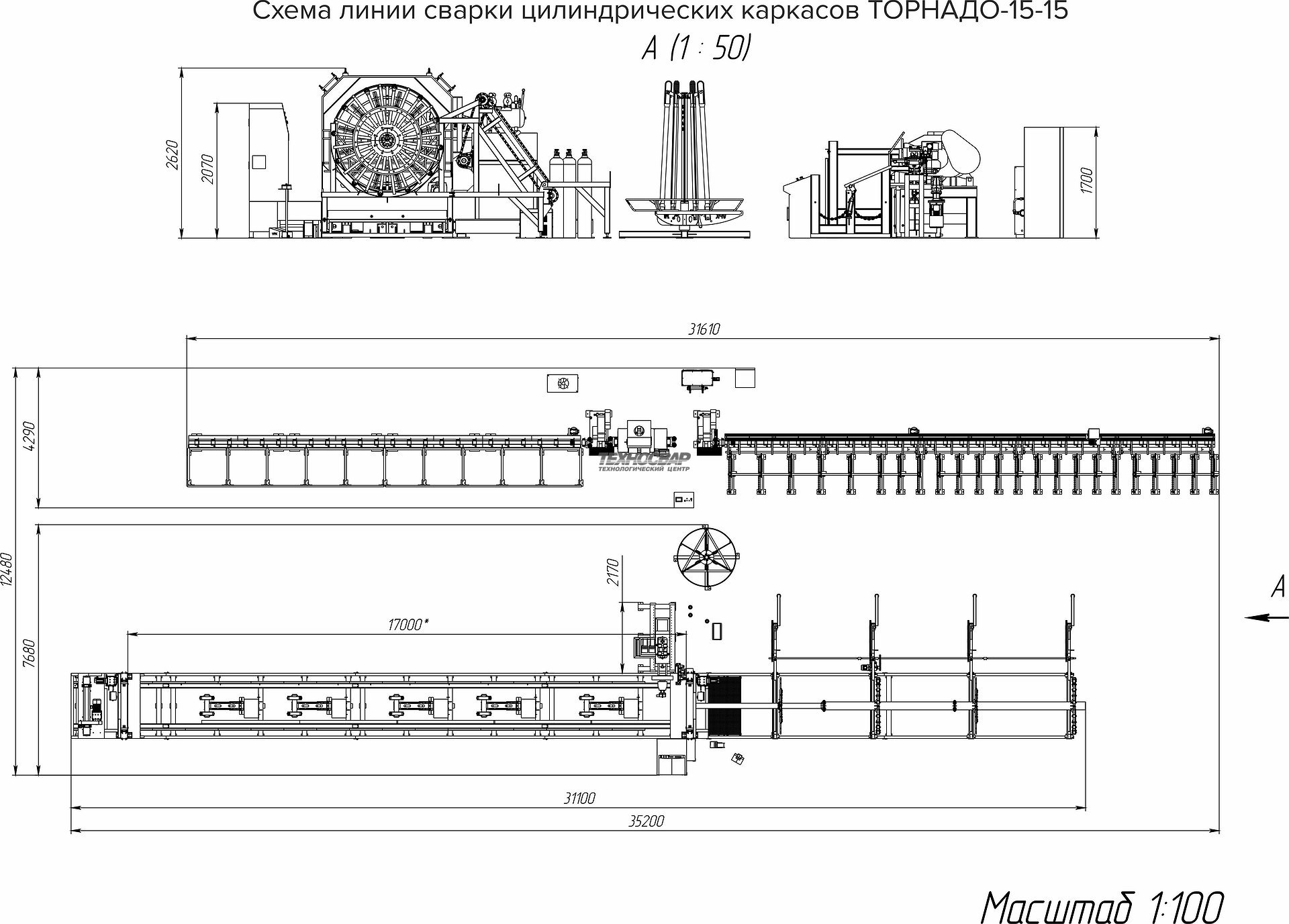

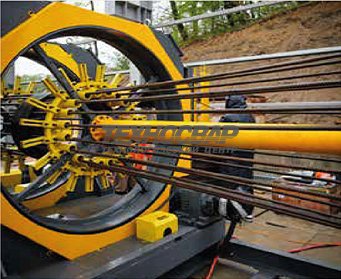

Технические параметры сварочного модуля для сварки цилидрических арматурных каркасов ТОРНАДО-15-15:
|
Напряжение сети, В |
380/230±10% |
|
Частота напряжения сети, Гц |
50 |
|
Диаметр арматурного каркаса, мм |
300-1500 |
|
Диаметр продольной арматуры, мм |
12-36 |
|
Диаметр поперечной (навиваемой) арматуры, мм |
6, 8, 10, 12 |
|
Расстояние между поперечной арматурой, мм |
70-300 |
|
Мощность (без учета сварочного аппарата), кВт |
2,1 |
|
Мощность сварочного аппарата, кВт |
15 |
|
Давление сжатого воздуха, МПа |
0,4…0,6 |
|
Температура окружающей среды, °С |
+5…+40 |
|
Влажность окружающей среды, % |
≤85 |
|
Диаметр сварочной проволоки, мм |
1,2 |
|
Защитный газ |
Сварочная смесь (80% Ar + 20% СО2) |
