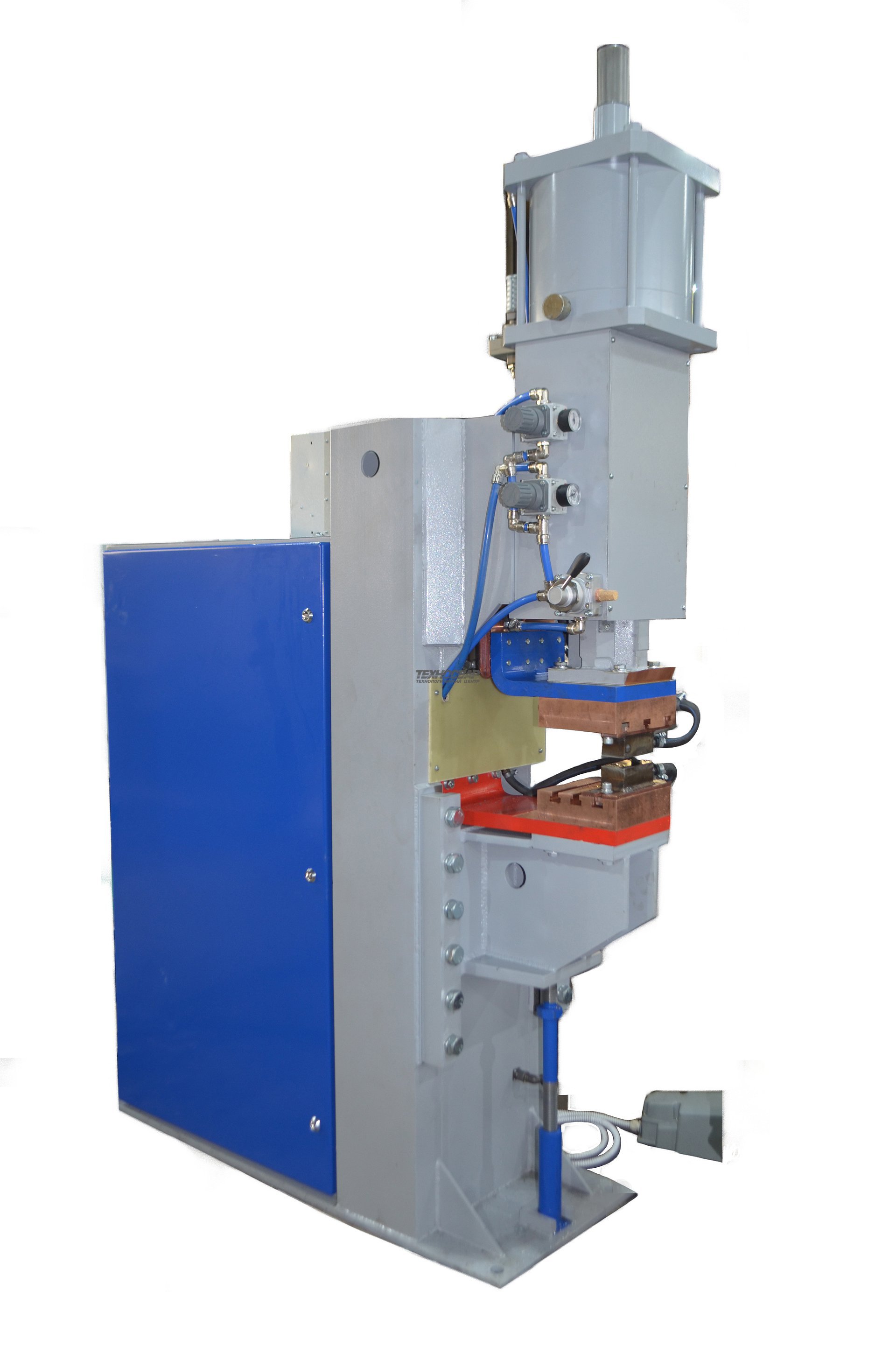

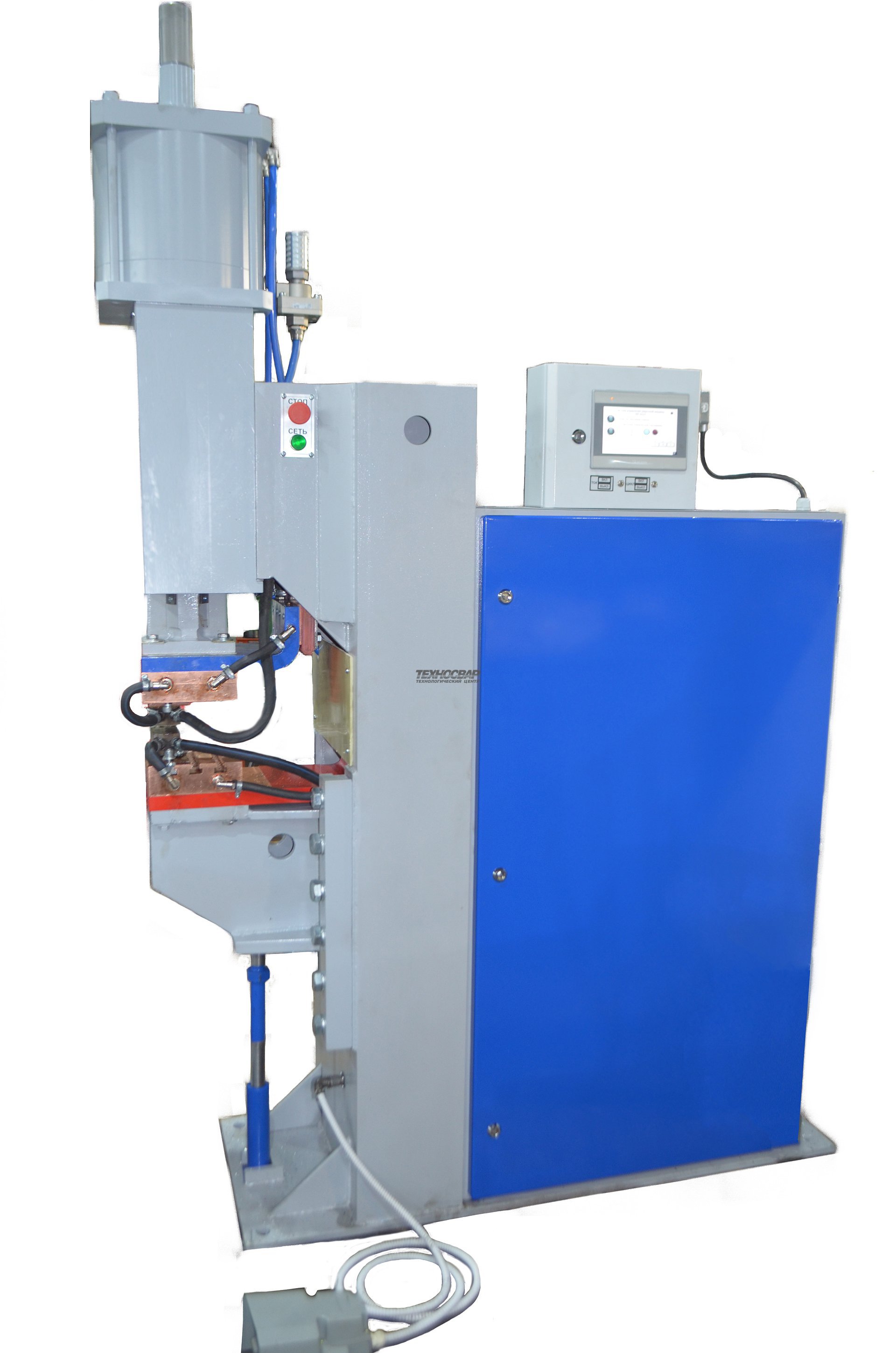

МР - 70.01 Машина для рельефной контактной сварки

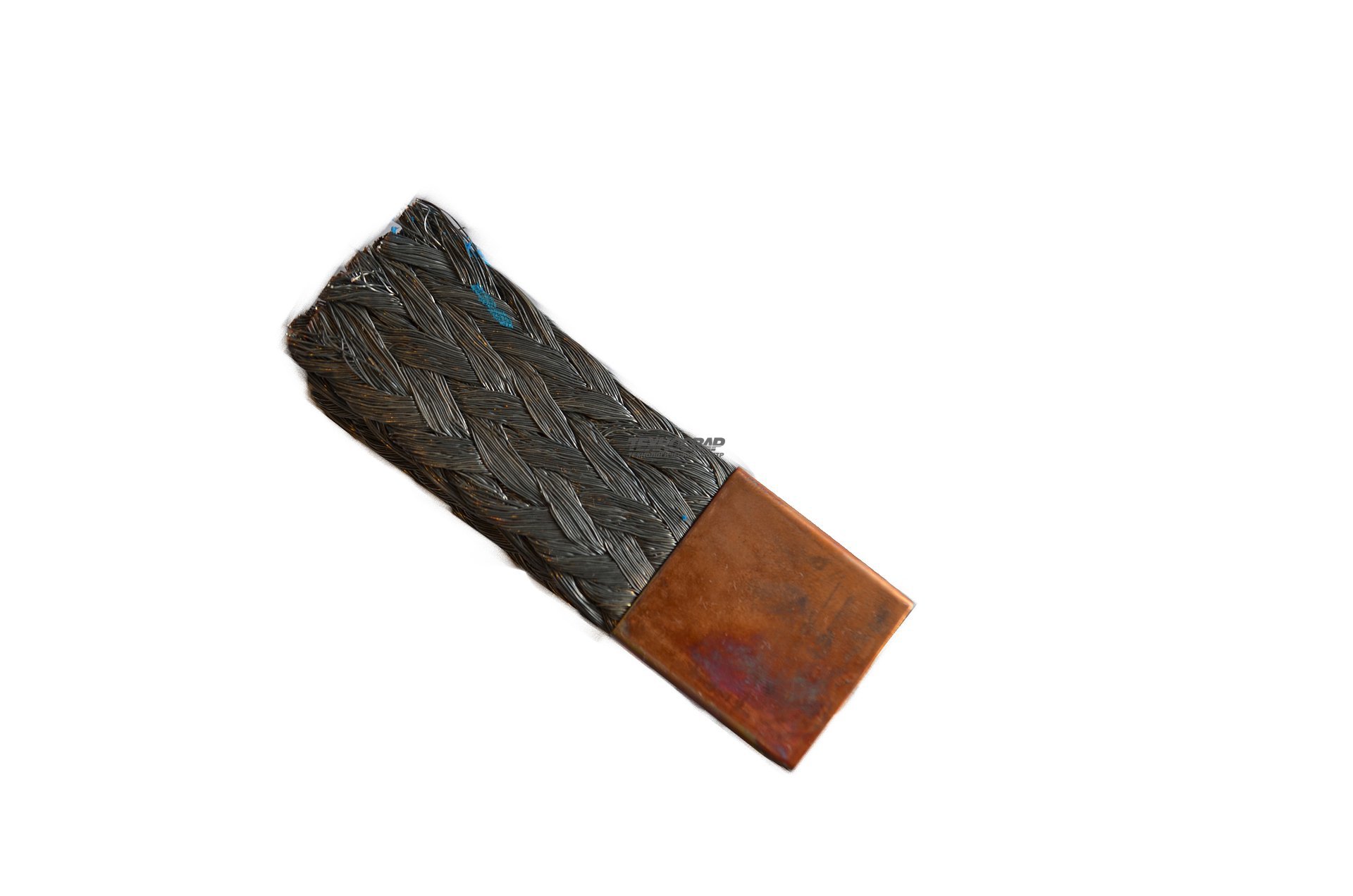

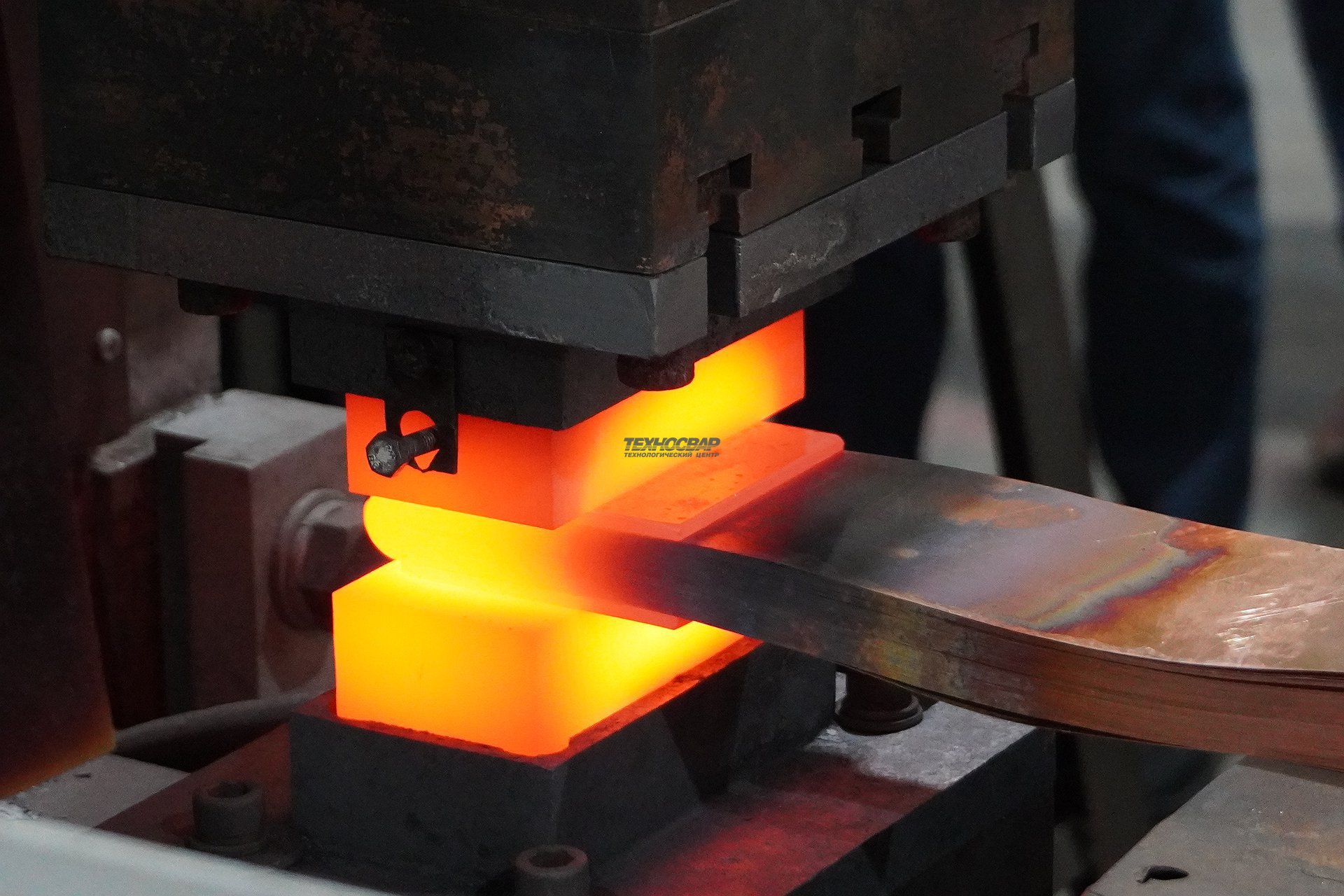

      Машина контактной рельефной сварки МР-70.01 предназначена для сварки переменным током деталей из низкоуглеродистых, нержавеющих сталей, а также медных шин с толщиной ленты 0,1; 0,2 и 0,3 мм, при этом максимальная площадь свариваемого сечения составляет 100х50мм при максимальной толщине наборной ленты 15мм.

            Преимущества машины МР-70.01 УХЛ4:

  • Стабилизация сварочного тока при изменении напряжения сети;
  • Производительность до 180 сварок/час (что в несколько раз выше, чем при пайке);
  • Отсутствие необходимости в применение меднофосфористых и серебряных припоев;
  • Уменьшение трудоёмкости процесса;
  • Ступенчато-плавная (фазовая) регулировка сварочного тока;
  • Дискретное регулирование позиций сварочного цикла;

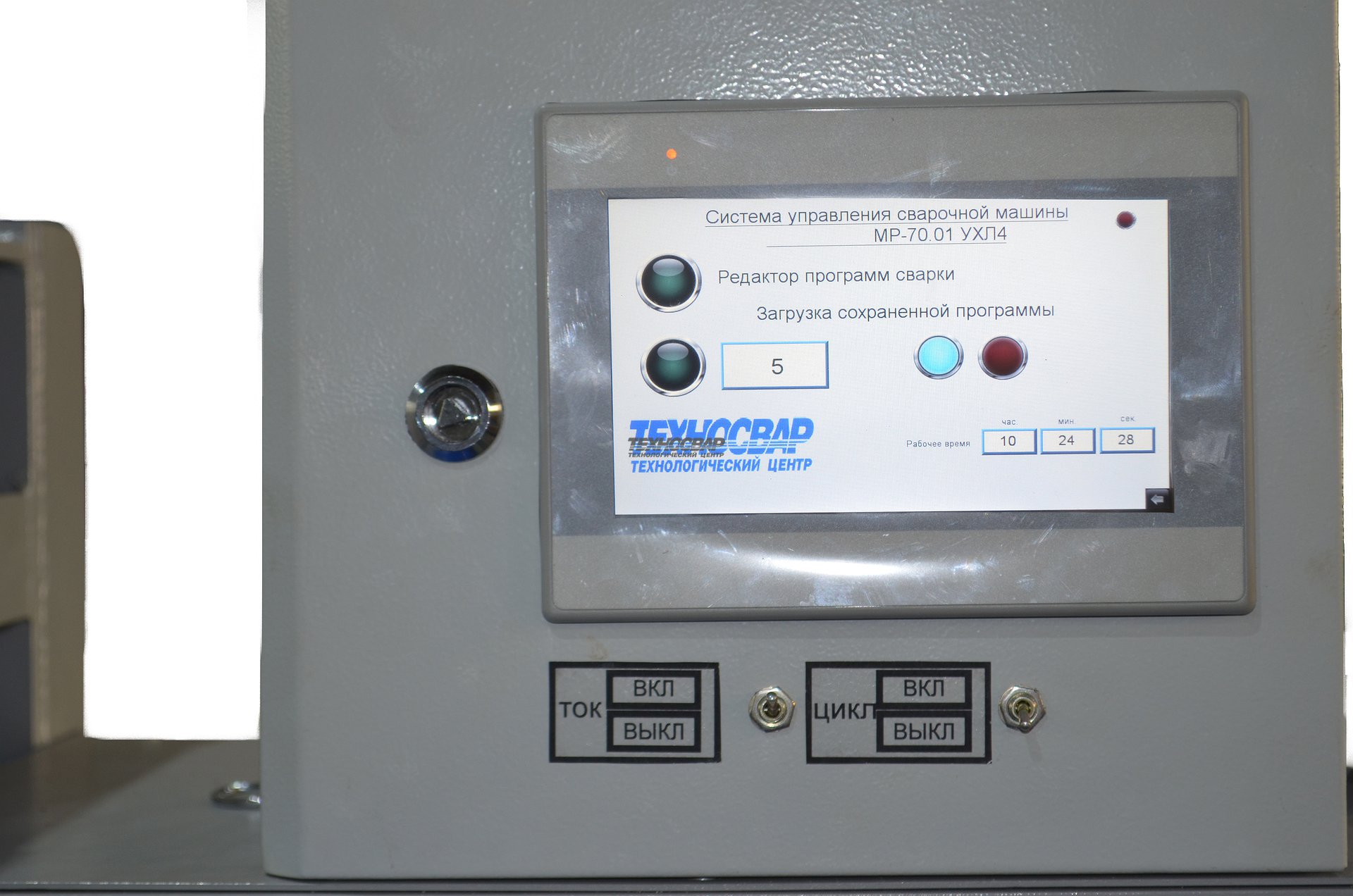

  • Наличие регулятора с отображением количества сварок и общего рабочего времени;
  • Работа в автоматическом и одиночном цикле;
  • Пневматический привод давления с постоянным, повышенным и ковочным усилиями;

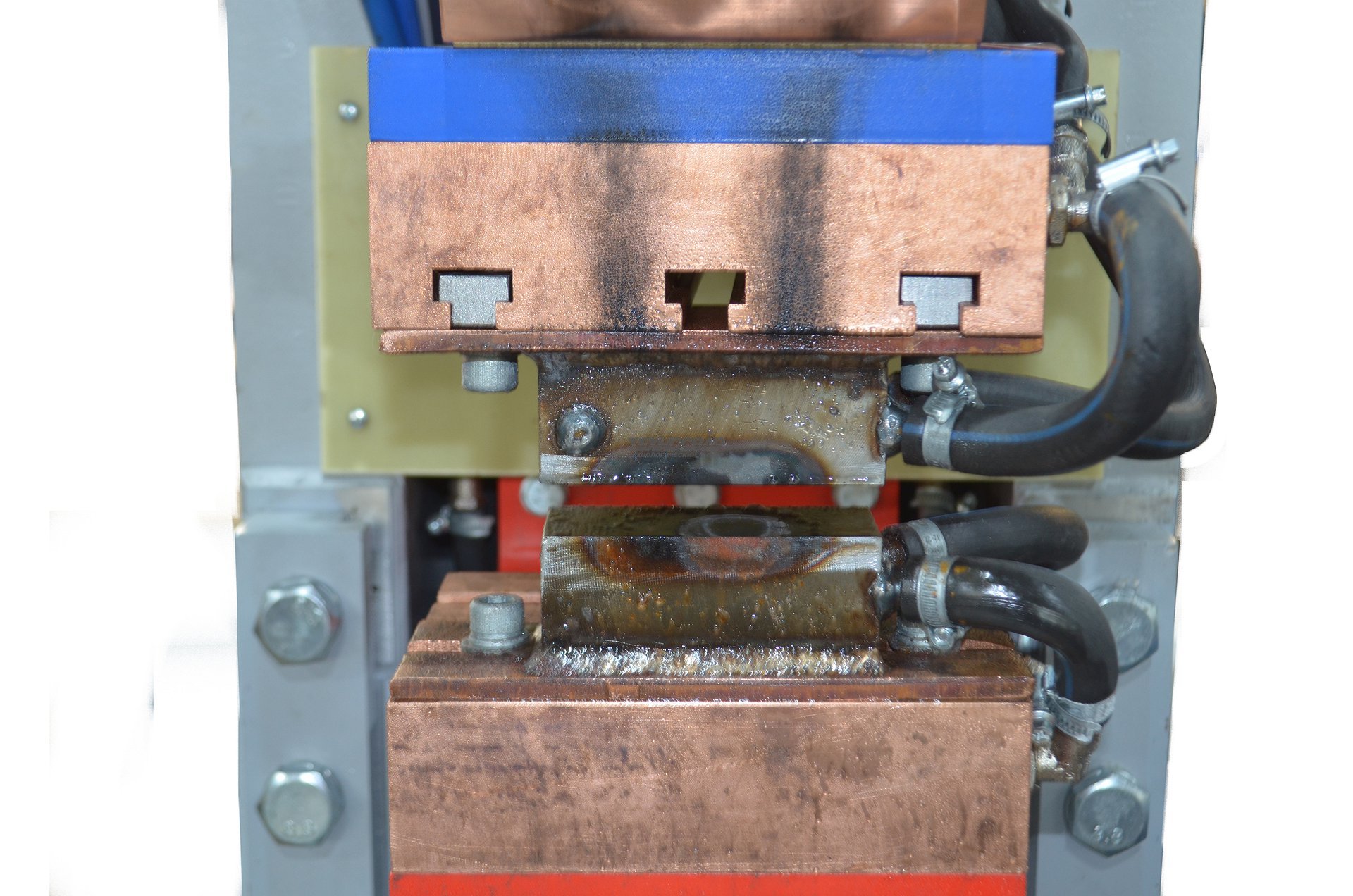

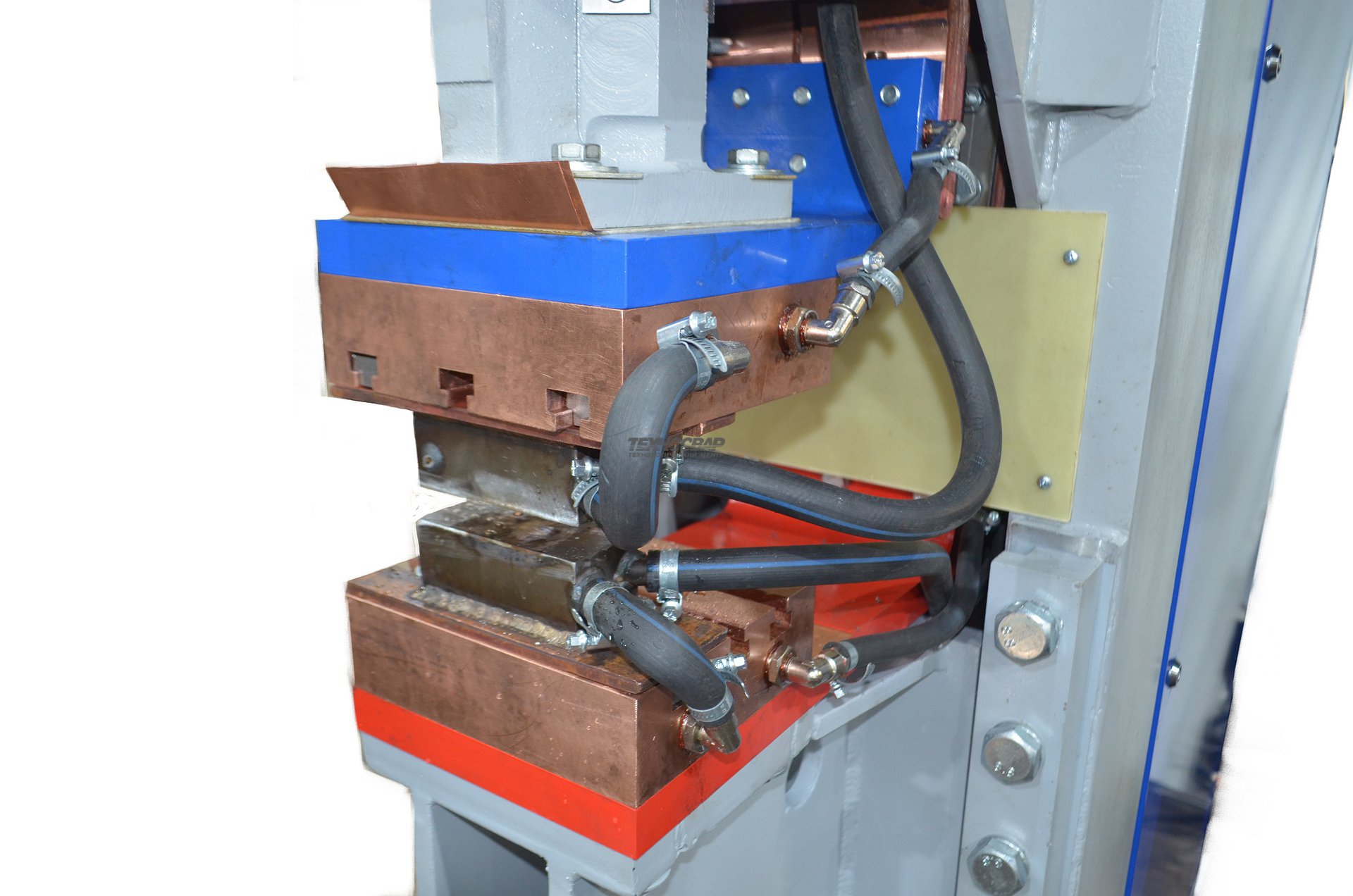

  • Возможность регулирования рабочего хода верхнего электрода;
  • Наличие термозащиты;
  • Наличие глушителей шума на клапанах;
  • Оснащение машины пневмоаппаратурой фирмы Camozzi;
  • Применение трансформатора ТКЭ-140 УХЛ4 собственного производства.

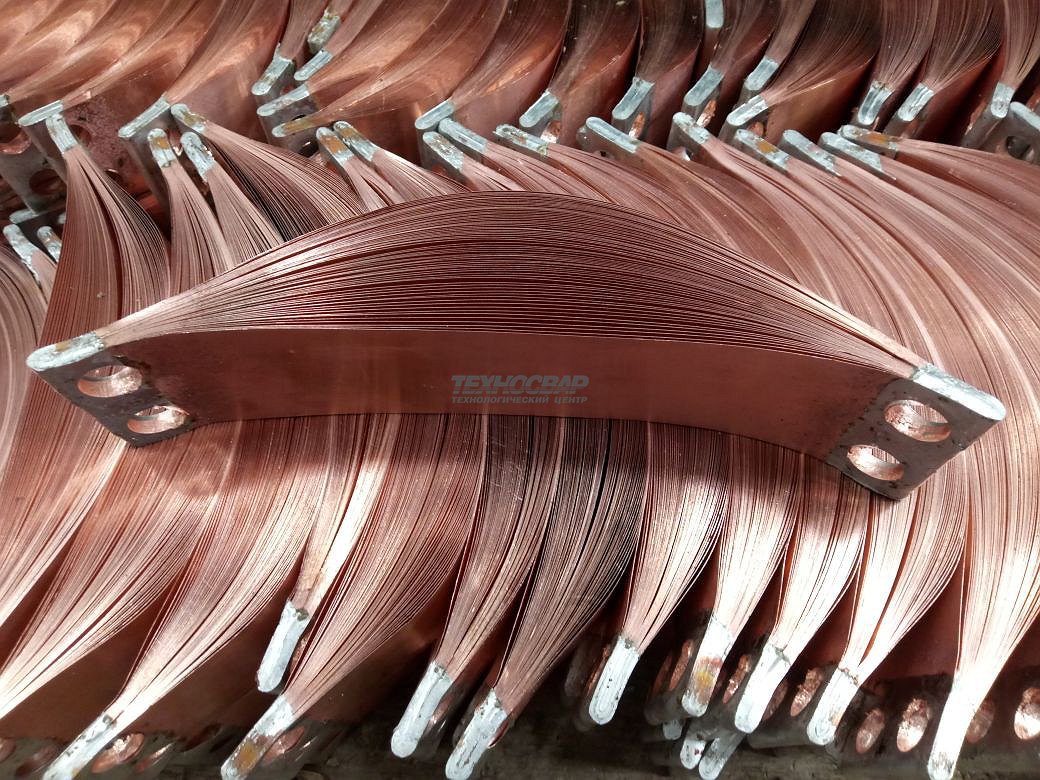

            При необходимости сварки гибких медных шин большего сечения (100х100х15мм) необходимо применение сварочной машины МРВ-70.01 УХЛ4 с источником постоянного тока, а также с применением более мощного пневмоцилиндра.

Напряжение питающей сети 380 В
Частота сети  50 Гц
Наибольший вторичный ток 70 кА
Номинальный длительный вторичный ток, не менее 18 кА
Наибольшая мощность при коротком замыкании 672 кВА
Мощность при ПВ=50% 248 кВА
Длительный первичный ток 270 А
Наибольший первичный ток при к.з 1796 А
Сечение силового кабеля подключения  120 мм²

Усилие сжатия электродов:

-номинальное, при давлении сжатого воздуха 0,45 МПа

-наибольшее, при давлении сжатого воздуха 0,5 МПа

-наименьшее, при давлении сжатого воздуха 0,1 МПа



2770 даН

3075 даН

615 даН

Номинальный вылет 330 мм
Номинальный раствор 115 мм
Наибольший раствор 330 мм

Ход верхнего электрода:

-наибольший

-рабочий наибольший

-рабочий наименьший



100 мм

30 мм

5 мм

Регулирование вторичного тока ступенчатое, фазовое
Количество ступеней регулирование вторичного напряжения сварочного трансформатора 8 ступеней
Пределы регулирования напряжения холостого хода 4,7 - 9,4 В
Расчетный расход свободного воздуха при номинальном усилии сжатия и рабочем ходе 10 мм 1,15 м³/100 ходов
Расход охлаждающей воды 800 л/час
Габаритные размеры машины, не более (ДхШхВ) 1510х490х2280 мм
Масса, не более 1200 кг
