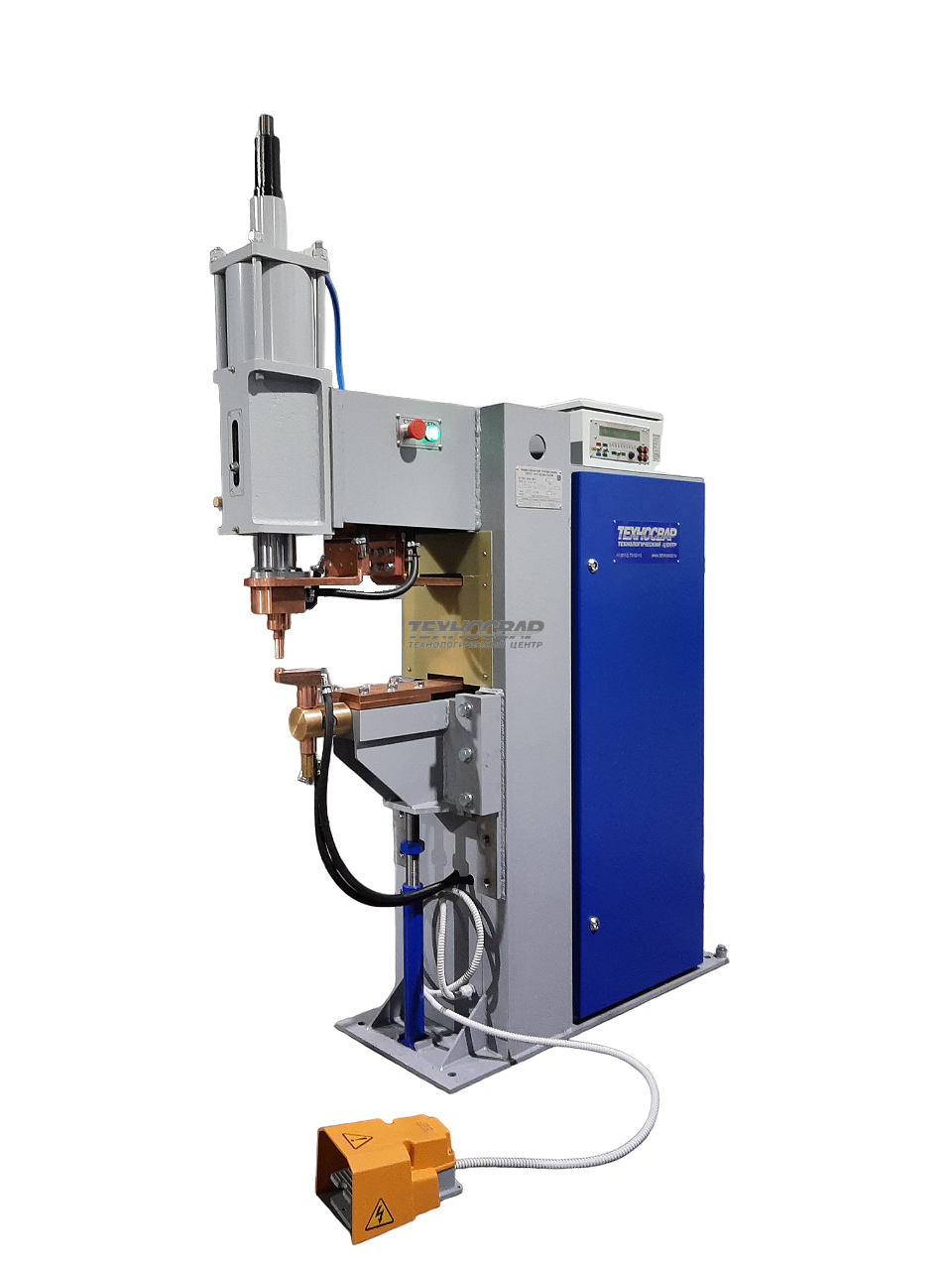

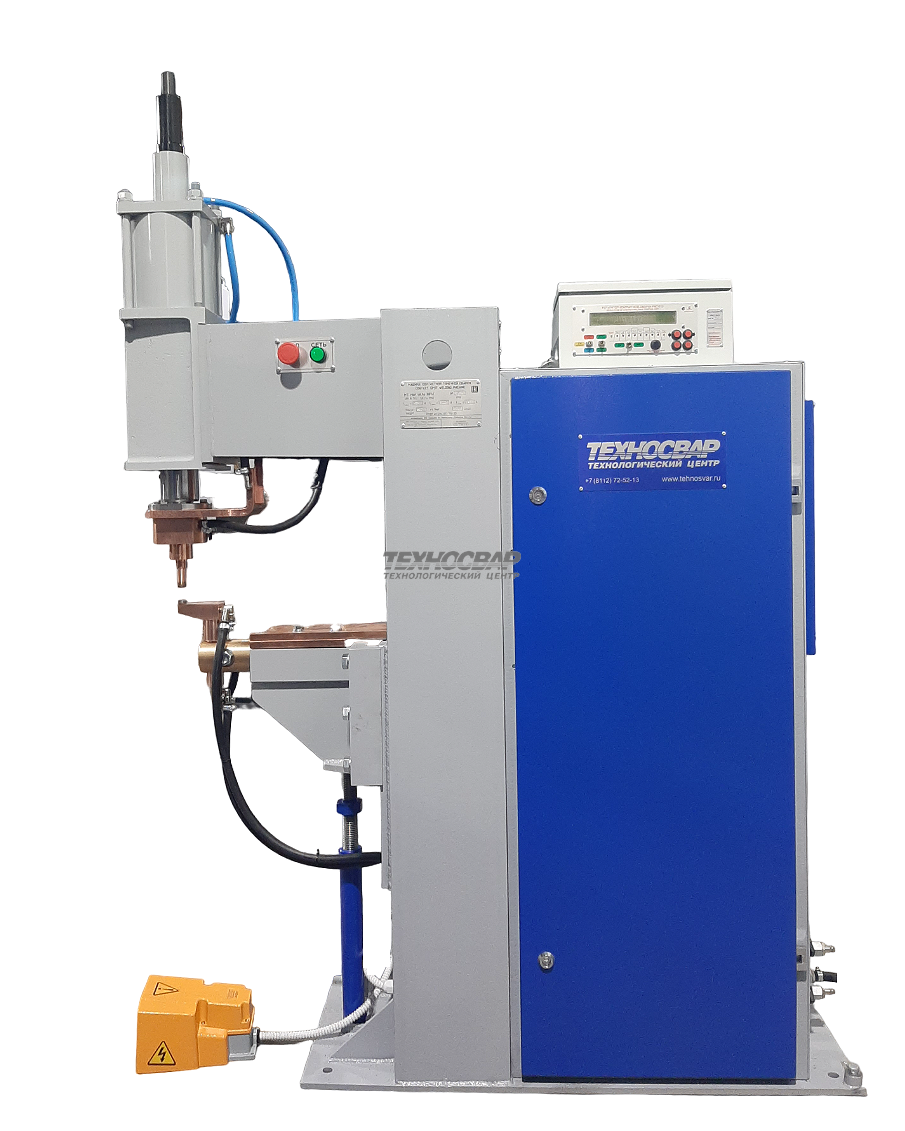

МТ-2001 Машина для точечной контактной сварки

Сварочная машина МТ-2001 УХЛ4 предназначена для контактной точечной сварки переменным током деталей листового проката и крестообразных соединений стержней арматуры.

Сварочная машина обеспечивает получение сварного соединения с диаметром литого ядра точки, соответствующего требованиям ГОСТ 15878 и отраслевым инструкциям с повышенными требованиями к качеству сварного соединения.

Диапазон свариваемых толщин деталей листового проката

низкоуглеродистые стали (Сталь 08кп)

мм

0,5+0,5…2,5+2,5

низколегированные стали (30ХГСА)

мм

0,5+0,5…2,0+2,0

нержавеющие стали (12Х18Н10Т)

мм

0,3+0,3…1,5+1,5

титановые сплавы (ОТ4-1)

мм

0,5+0,5…2,0+2,0

хромоникеливые сплавы (ХН60В)

мм

0,3+0,3…0,8+0,8

алюминиевые сплавы (Д16АТ, АмгАМ)

мм

0,5+0,5

Диапазон свариваемых диаметров крестообразных соединений стержневой арматуры

класса А240, В1, Вр.1

мм

3+3…16+16

Класca А400С

мм

6+6…12+12

Класca А500С, А600С, В500С

мм

4+4…10+10

Машина имеет надёжную, функциональную конструкцию и оснащена:

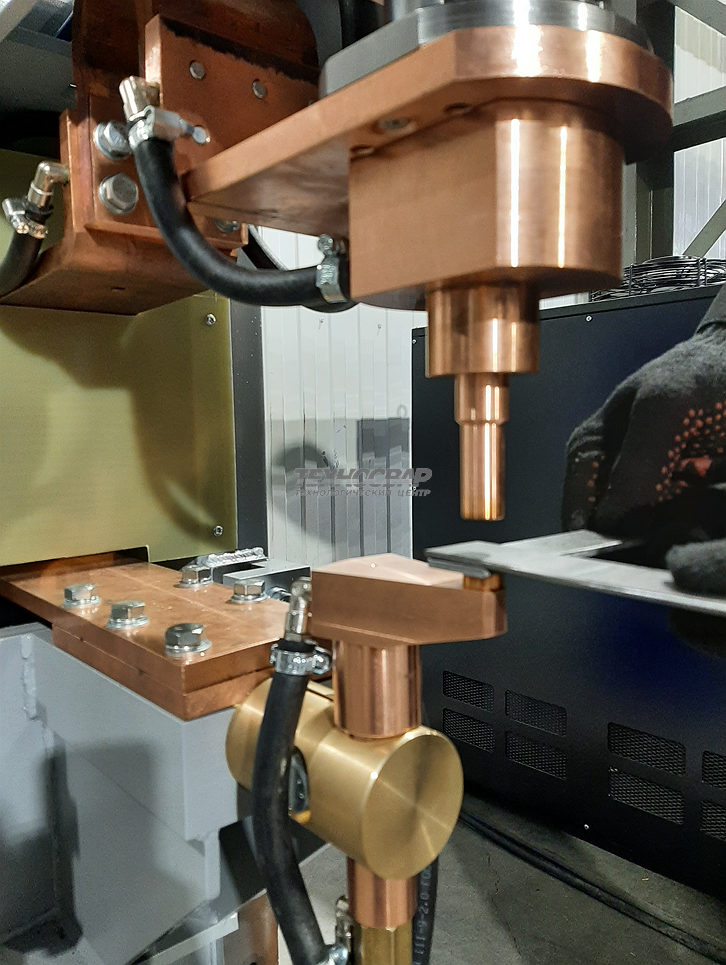

  1. специализированным электродным узлом по оси цилиндра, позволяющим осуществлять качественную сварку в труднодоступных местах без смещения электродов и выплесков;
  1. пневматическим приводом, с усилием сжатия до 770 даН;
  1. регулятором контактной сварки РКС-810, обеспечивающим воспроизведение циклов сварки и хранение в памяти до 20 сварочных программ с визуализацией заданных параметров на LCD-дисплее Подробнее о регуляторах

               4.  источником сварочного тока ТВК-75.1    Подробнее о трансформаторах

               5. тиристорным контактором КТМ-07 Подробнее о тиристорных контакторах

Дополнительно может быть укомплектована:

Наименование параметра

Ед.изм.

Величина

Напряжение питающей сети

В

380

Наибольший вторичный ток

кА

20

Номинальный длительный вторичный ток

кА

9

Наибольшая мощность при коротком замыкании

кВА

152

Мощность при ПВ=50%

кВА

80

Усилие сжатия электродов:





наибольшее, при давлении сжатого воздуха 0,5 МПа

даН

770

наименьшее, при давлении сжатого воздуха 0,1 МПа

даН

150

Номинальный вылет

мм

408

Номинальный раствор

мм

70

Наибольший раствор

мм

110

Ход верхнего электрода:





полный (рабочий+дополнительный)

мм

80

рабочий

мм

от 5 до 30

Регулирование сварочной мощности:

- ступенчатое

- фазовое





4

25…100%

Тип прерывателя

Тиристорный контактор

Охлаждение токоведущих частей

Принудительное жидкостное

Расход охлаждающей воды

л/ч

700

Габаритные размеры, не более:





длина

мм

1330

ширина

мм

395

высота

мм

1830

Масса машины, не более

кг

490
