МТИ-4041 МАШИНА ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ ПОСТОЯННЫМ ТОКОМ

заказать

описание
технические параметры

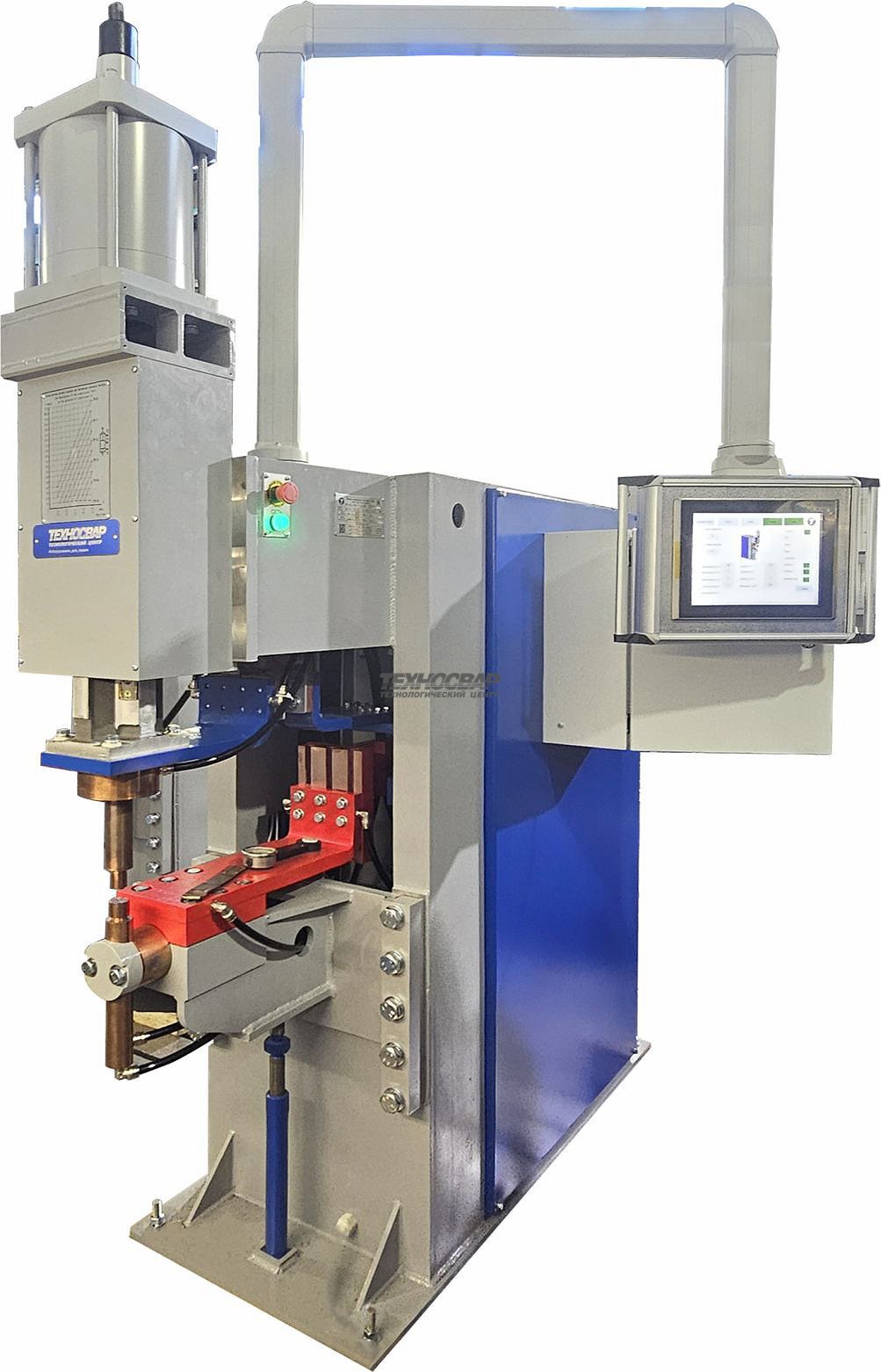

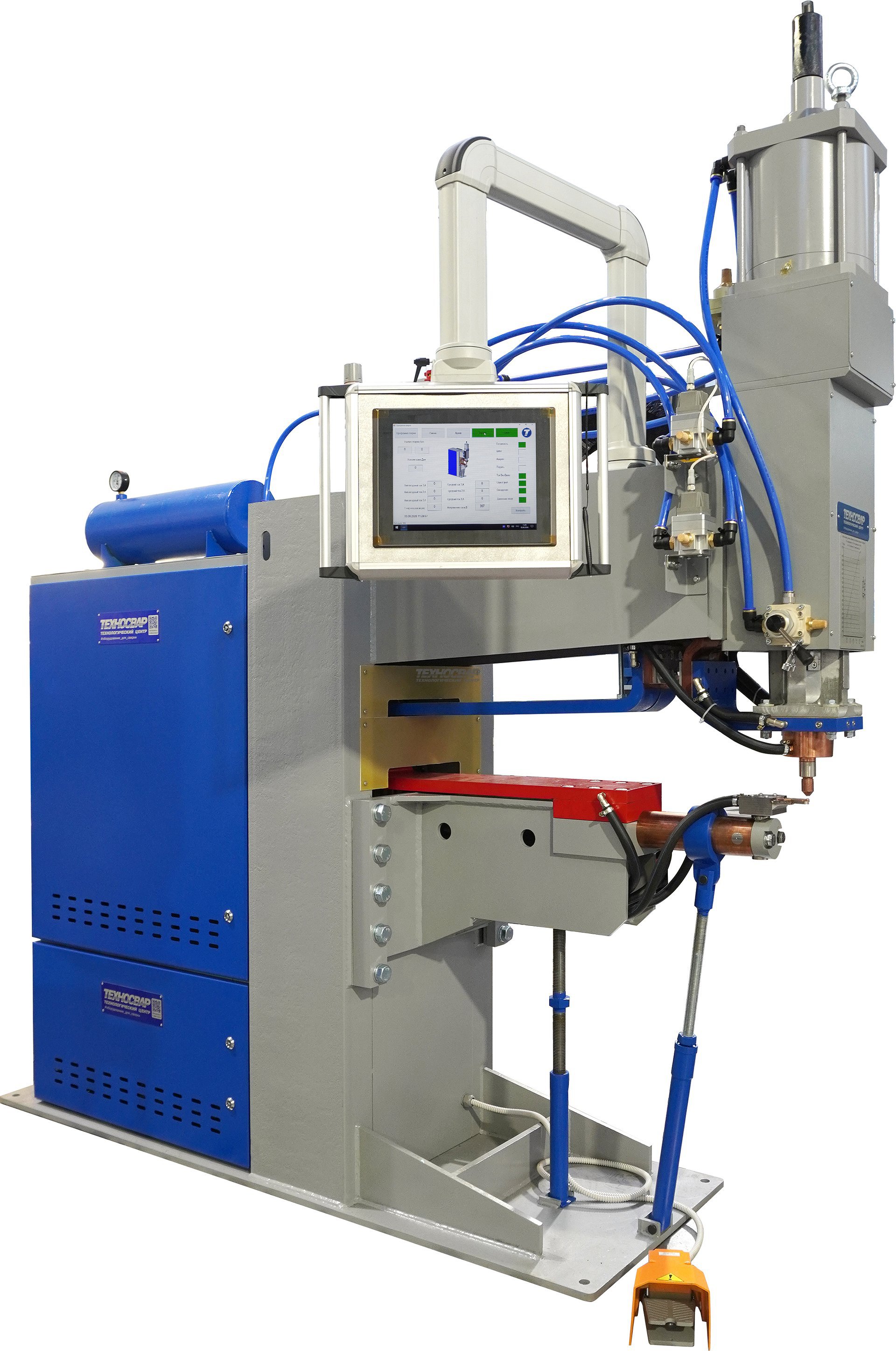

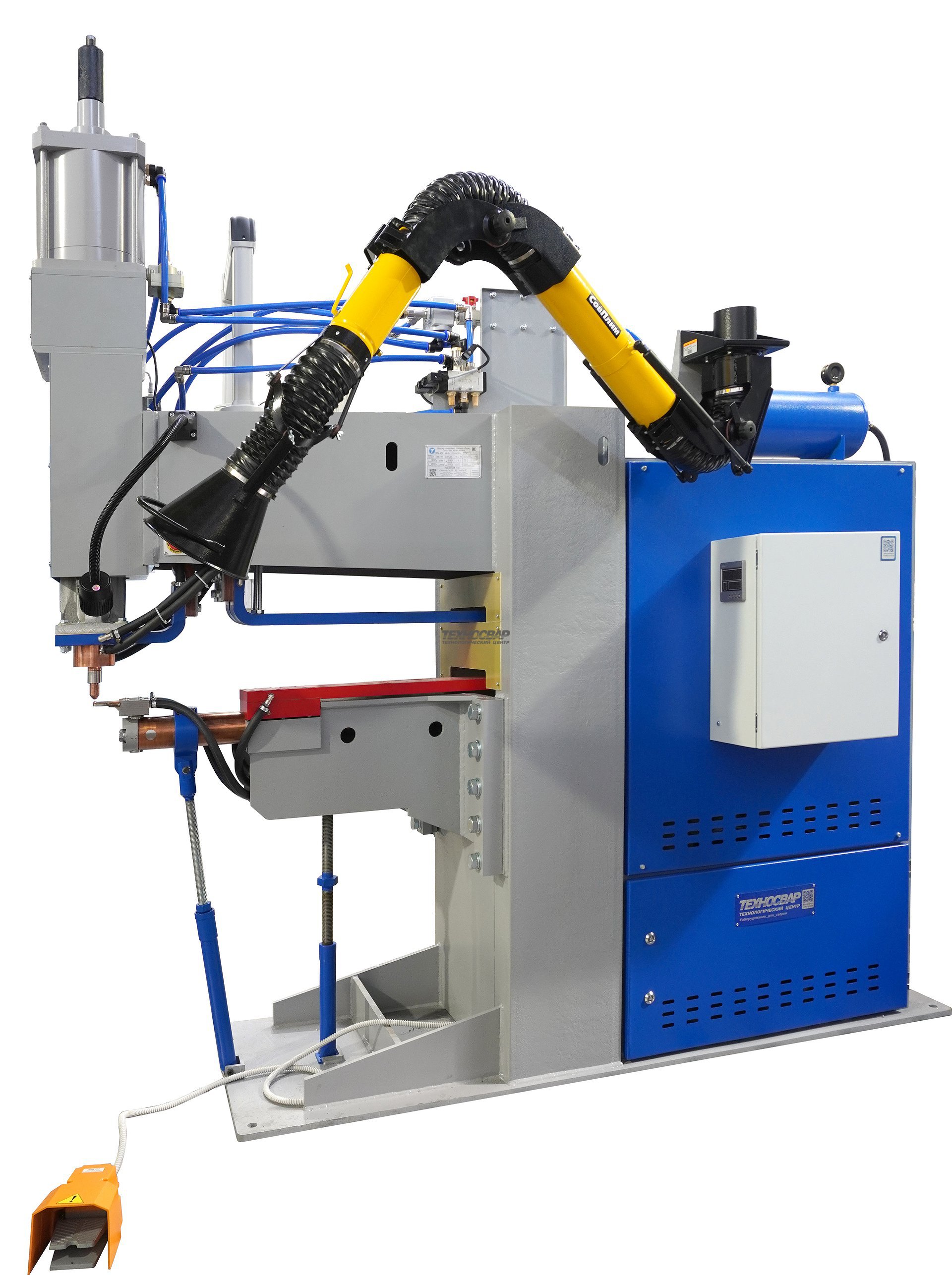

Машина контактной точечной сварки постоянным (выпрямленным) током

МТИ-4041 УХЛ4 (в дальнейшем именуемая – «машина») предназначена для сварки титановых сплавов толщиной от 1,0+1,0 до 2,0+2,0мм и жаропрочных сплавов толщиной от 1,0+1,0 до 1,5+1,5мм, с учётом обеспечения качества сварного соединения по ПИ 1.4.853-2002.

Диапазоны свариваемых толщин

Низкоуглеродистые стали	мм	0,5+0,5…3,0+3,0
Низколегированные стали	мм	0,5+0,5…3,0+3,0
Нержавеющие стали	мм	0,5+0,5…3,0+3,0
Титановые сплавы	мм	0,5+0,5…3,0+3,0
Алюминиевые сплавы	мм	0,5+0,5...2,0+2,0

Напряжение питания частотой 50Гц, однофазное	В	380
Наибольший вторичный ток, не менее	кА	40
Номинальный длительный вторичный ток	кА	10
Наибольшая мощность при коротком замыкании	кВА	400
Мощность при ПВ=50%	кВА	140
Длительный первичный ток	А	260
Усилие сжатия электродов: -наибольшее при давлении сжатого воздуха 0,5 МПа -наименьшее при давлении сжатого воздуха 0,1 МПа	даН	1900 450
Номинальный вылет	мм	500
Номинальный раствор	мм	150
Ход верхнего электрода: -полный (рабочий + дополнительный) -рабочий	мм	100 от 5 до 30
Взаимное смещение электродов при номинальном усилии сжатия, не более	мм	2,0
Регулирование вторичного тока		Ступенчатое и фазовое
Кол-во ступеней регулирования вторичного напряжения сварочного трансформатора	шт	2
Пределы фазового регулирования	%	25-100
Расчётный расход свободного воздуха при номинальном усилии сжатия и раб.ходе 10мм	л/мин.	3
Расчётный расход охлаждающей воды, не более	л/ч	700
Тип регулятора		Контроллер
Габариты (ДхШхВ)	мм	2000х800х2500
Масса, не более	кг	900
