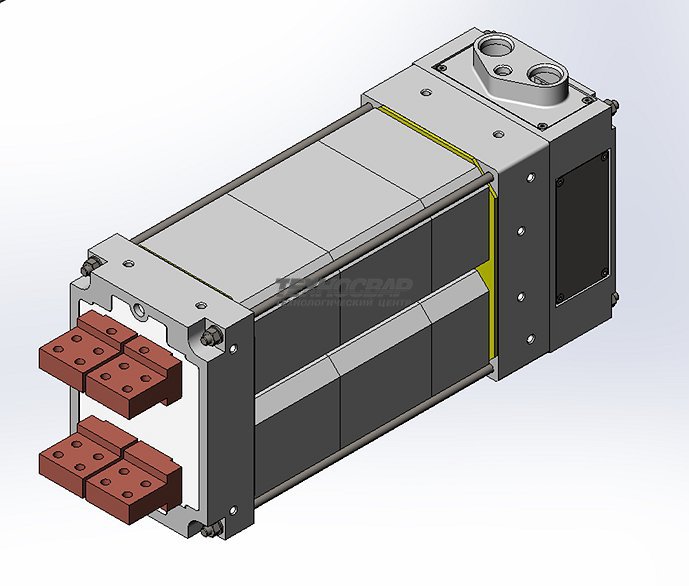

ТК-501 УХЛ4 — высокомощный сварочный трансформатор с водяным охлаждением, предназначенный для работы в машинах контактной сварки в качестве источника сварочного тока. Трансформатор рассчитан на интенсивную промышленную эксплуатацию и обеспечивает стабильные электрические параметры при высоких циклических нагрузках.
Конструкция трансформатора включает магнитопровод, изготовленный по технологии Unicore, который снижает потери электромагнитной энергии и повышает КПД оборудования. Блок обмоток полностью залит эпоксидным компаундом, обеспечивающим надежную защиту от влаги, вибраций и механических воздействий. Изоляция класса F гарантирует надежную работу при повышенных температурах и длительный срок службы трансформатора.
ТК-501 работает от трехфазной сети 380 В, 50 Гц, имеет 4 ступени регулирования сварочного напряжения и две независимые вторичные обмотки. Длительный вторичный ток составляет 4,55 + 4,55 кА, длительная мощность — 127 кВА, а при ПВ 50% достигает 180 кВА, что делает трансформатор оптимальным решением для высокопроизводительных машин контактной сварки. Водяное охлаждение с расходом воды 4 л/мин обеспечивает эффективный теплоотвод и стабильную работу оборудования при продолжительных производственных циклах.
Применение
Трансформатор ТК-501 УХЛ4 применяется в составе следующих машин контактной сварки:
- Машина контактной точечной сварки подвесная МТП-04 УХЛ4
- Машина рельефной контактной сварки закладных деталей в тавр МРТ-4001
Преимущества
- высокая мощность для тяжелых режимов эксплуатации
- водяное охлаждение
- магнитопровод по технологии Unicore
- обмотки, залитые эпоксидным компаундом
- изоляция класса F
- 4 ступени регулирования сварочного напряжения
- две независимые вторичные обмотки
- надежная работа в условиях непрерывного промышленного производства
