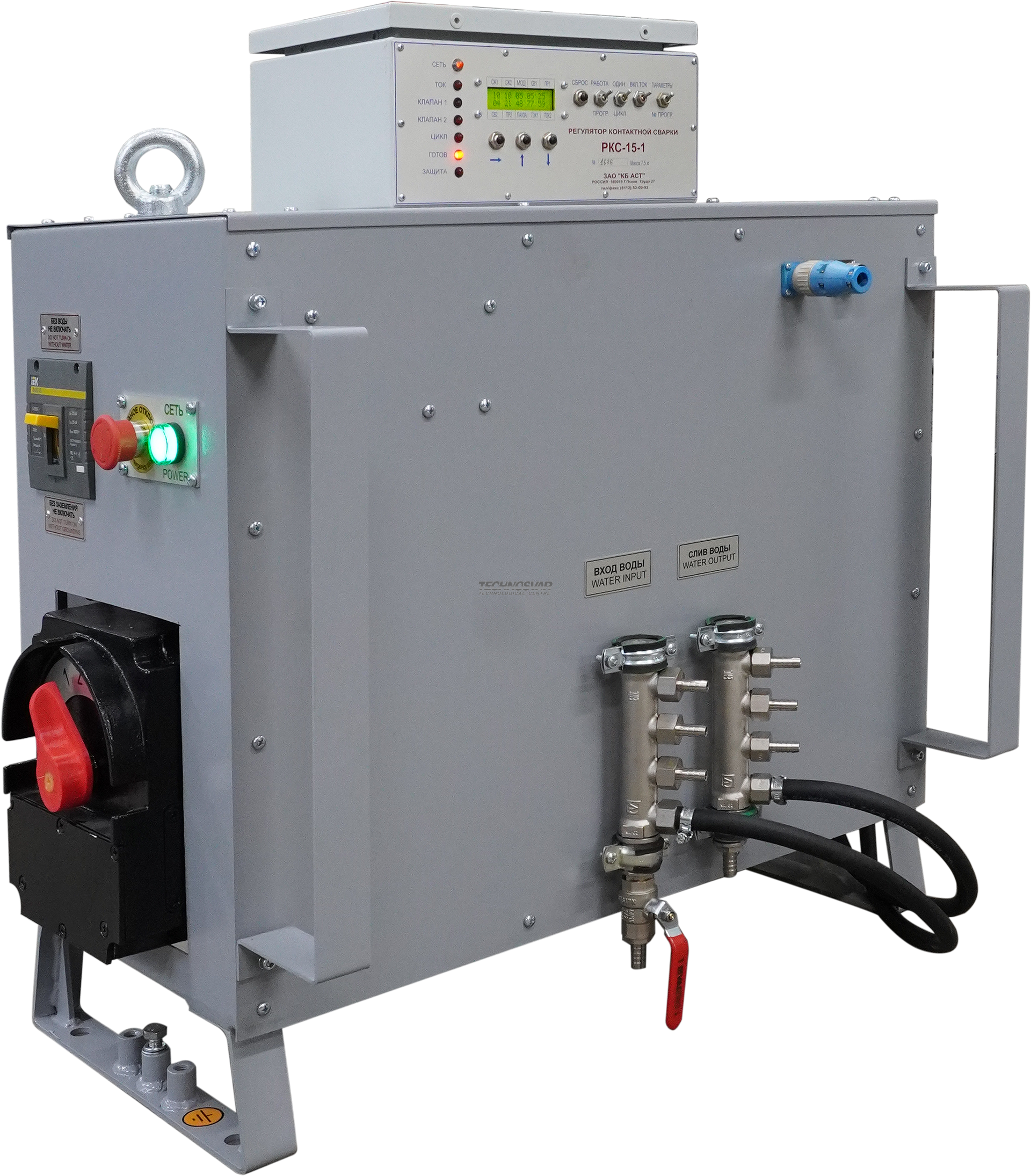

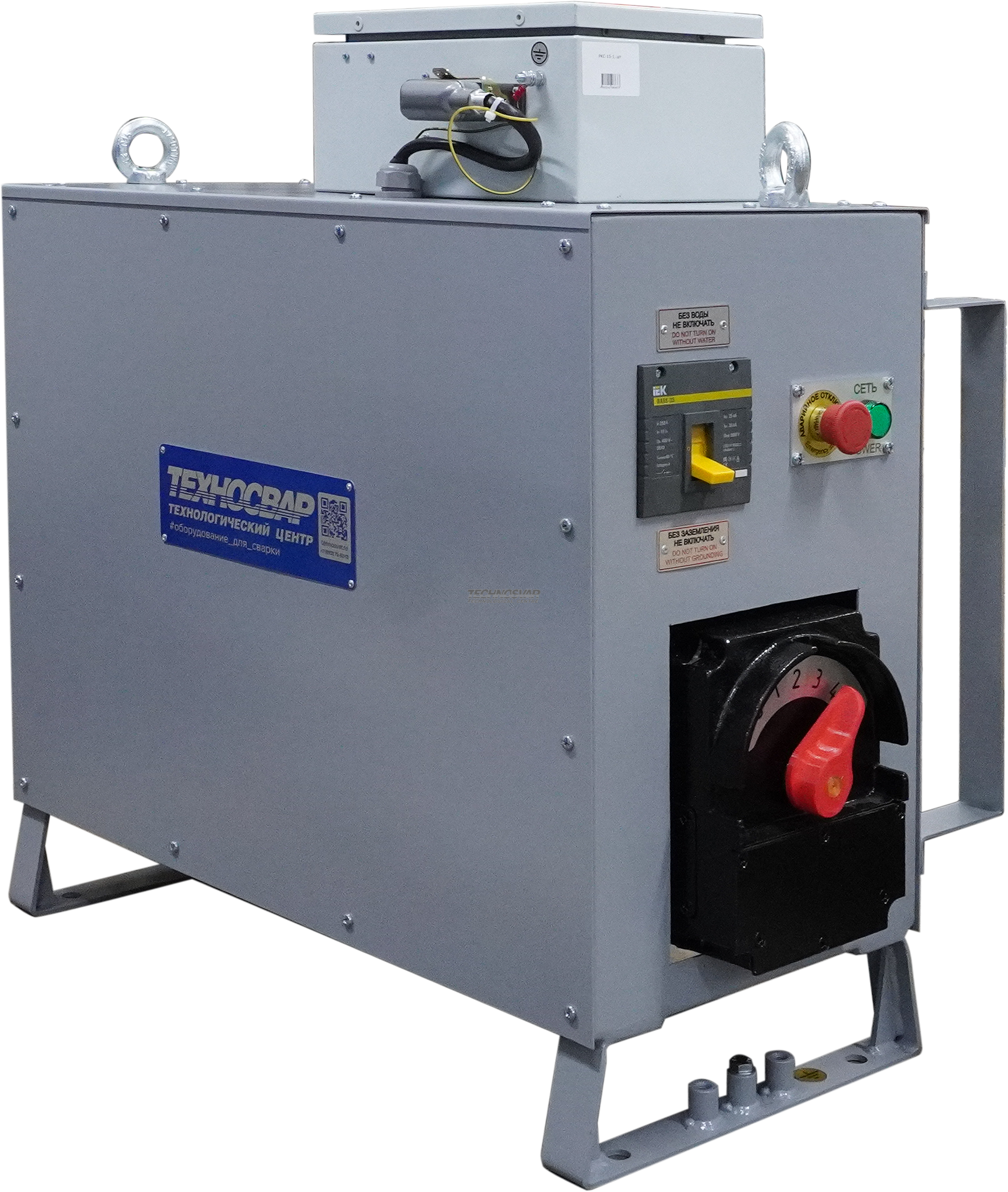

МТП-02 Подвесная машина контактной точечной сварки

в корзину

description
technical parameters

Подвесная сварочная машина МТП-02 предназначена для контактной точечной сварки переменным током пространственных арматурных каркасов и объемных изделий с использованием сварочных клещей КТП-8-1, КТП-8-6, КТП-8-7 с пневмоцилиндром.

Преимущества:
-В качестве источника сварного тока применяется трансформатор ТК-401 собственного производства, залитый эпоксидным компаундом

-Микропроцессорное управление на базе регулятора контактной сварки РКС-810М;

-Жидкостное охлаждение сварочного трансформатора;

-Изготовлена из российского сырья и материалов, имеющих все необходимые сертификаты.

*Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте, носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

**Копирование данных, без согласования с администрацией сайта, запрещено.

№ п/п	Наименование параметра	Ед. изм.	Величина
1	Номинальное напряжение трехфазной питающей сети	В	380
2	Частота тока питающей сети	Гц	50
3	Наибольшая мощность при коротком замыкании, не более	кВА	114
4	Мощность при ПВ=50%	кВА	105
5	Номинальный длительный вторичный ток	кА	7,1
6	Наибольший вторичный ток, не менее	кА	11
7	Номинальный вторичный ток при ПВ=50%	кА	10
8	Длительный первичный ток	А	195
9	Наибольший первичный ток при коротком замыкании машины	А	300
10	Регулирование сварочной мощности		Ступенчатое и фазовое
11	Диапазон регулирования	%	100 – 50
12	Количество ступеней регулирования вторичного напряжения сварочного трансформатора		4
13	Номинальная ступень регулирования вторичного напряжения		4
14	Напряжения холостого хода сварочного трансформатора	В	1 – 7,0 2 – 8,0 3 – 8,9 4 – 10
15	Коэффициент трансформации		1 – 52 2 – 46 3 – 41 4 – 37

16	Усилие сжатия:
	- наименьшее, при давлении сжатого воздуха 0,1 МПа, не более	даН	80
	- наибольшее, при давлении сжатого воздуха 0,5 МПа, не менее	даН	430
	- номинальное, при давлении сжатого воздуха 0,45 МПа	даН	400
17	Номинальный вылет	мм	30
18	Номинальный раствор, не менее	мм	30
19	Ход верхнего электрода:
	- наибольший полный, не менее	мм	30
	- наибольший рабочий, не менее	мм	20
20	Наибольшее вертикальное смещение электродов при номинальном усилии, не более	мм	2
21	Наибольшее взаимное смещение электродов в горизонтальной плоскости при номинальном усилии, не более	мм	0,7
22	Расход охлаждающей жидкости при давлении 0,15 МПа, не менее	л/ч	800
23	Расход сжатого воздуха, приведенного к свободному состоянию, на 1 сварку	м³	0,07*
24	Диапазон свариваемых толщин в соответствии с требованиями ГОСТ 15878-79 Кт:
	Низкоуглеродистые стали	мм	0,5+0,5…2,0+2,0
	Низколегированные стали	мм	0,5+0,5…1,0+1,0
	Нержавеющие стали	мм	0,3+0,3…0,8+0,8
	Титановые сплавы	мм	0,3+0,3…0,8+0,8
25	Диаметры свариваемых крестообразных соединений стержневой арматуры в соответствии с требованиями ГОСТ Р 57997-2017.:
	Класса А240, Вр1, А400С, А500С	мм	4,0+4,0…10,0+10,0 6,0+6,0…8,0+8,0 6,0+6,0…8,0+8,0
26	Сопротивление вторичного контура постоянному току, не более	мкОм	1065

27	Габаритные размеры, не более
	Длина	мм	820
	Ширина	мм	450
	Высота	мм	825
28	Масса машины, не более	кг	200
